Wysokotemperaturowe sieci rezystorowe o dopasowaniu tolerancji ±0,05%

Sieci rezystorowe nowej serii HTRN wyróżniają się szerokim zakresem temperatur pracy oraz wąskimi przedziałami dopasowania tolerancji i współczynnika TCR wewnętrznych rezystorów.

Zostały zaprojektowane do zastosowań w przemyśle motoryzacyjnym, lotniczym i wydobywczym. Są produkowane na bazie stabilnych warstw rezystancyjnych zapewniających tolerancję równą ±0,1% w temperaturze +215°C przy obciążeniu 25% mocy znamionowej i w okresie 2000 godzin.

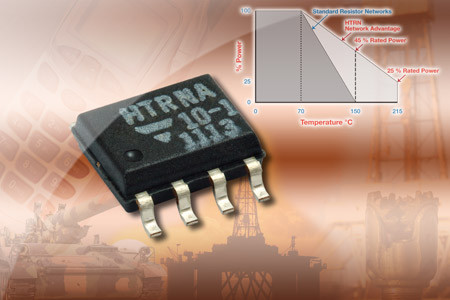

Seria HTRN obejmuje sieci 4-elementowe produkowane na zakres rezystancji od 1kΩ do 100kΩ o współczynniku podziału rezystancji od 2:1 do 100:1. Są one zamykane w obudowach DIL o wymiarach 4,9 x 4,0 x 1,7mm.

Pozostałe parametry:

• tolerancja: ±0,1%,
• różnica tolerancji wewnętrznych struktur: ±0,05%,
• TCR: ±25 ppm/°C,
• różnica TCR wewnętrznych struktur: ±5 ppm/°C,
• moc znamionowa: 400mW na układ (100mW na element),
• dopuszczalny zakres temperatur pracy: od –55 do +215°C.
