Rezystory bezindukcyjne do pochłaniania dużych impulsów energetycznych

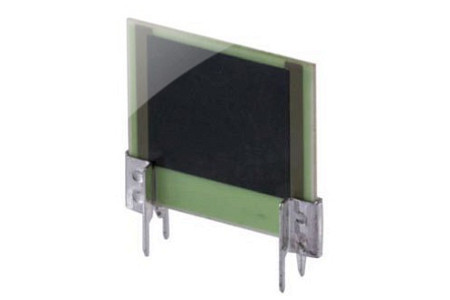

Firma Ohmite posiada w ofercie serię rezystorów grubowarstwowych TP810 charakteryzujących się zdolnością do pochłaniania dużych impulsów energetycznych występujących przy rozruchu silników lub wskutek wyładowań i zwarć w instalacji. Rezystory te zawierają dwustronną płytkę z warstwą rezystancyjną trymowaną laserowo pod kątem uzyskania zdolności pochłonięcia jak największej energii. Ich zaletą jest przede wszystkim bardzo mała powierzchnia płytki drukowanej.

W ramach serii TP810 produkowanych jest 8 typów rezystorów o wartościach od 10 Ω do 10 kΩ (±1, ±5 lub ±10%). Są one w stanie pochłonąć impuls energetyczny 100 J o długości 100 ms. Charakteryzują się małą indukcyjnością własną rzędu 50...100 nH. Ich zdolność pochłaniania energii maleje wraz z temperaturą, zmniejszając się od 100% przy +25°C do 0% przy +180°C.
