Cewki chipowe 0,2...33 nH o rekordowej dobroci w zakresie w.cz.

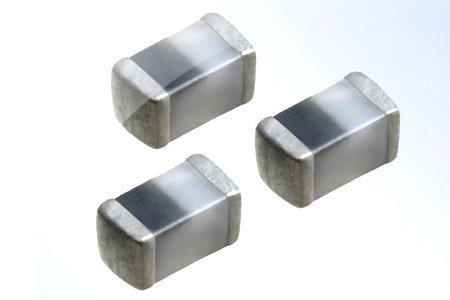

W ofercie firmy Murata pojawiła się nowa seria wielowarstwowych cewek indukcyjnych o bardzo dużej dobroci w zakresie w.cz. Cewki MHQ0402P, produkowane w obudowach IEC 0402 o wymiarach 0,44 x 0,24 x 0,24 mm, są mniejsze pod względem objętości o 70% oraz pod względem powierzchni o ponad 50% od wcześniejszych odpowiedników MHQ0603P. Występują w wersjach o indukcyjności od 0,2 do 33 nH.

Współczynnik dobroci, wynoszący 20 w przypadku modelu 0,2 nH (1 GHz) jest mniejszy o ponad 30% od wcześniejszego odpowiednika serii MLG0402Q o tych samych gabarytach.

Parametry techniczne:

• indukcyjność: 0,2...33 nH;
• dobroć: 14...30 @ 1,8 GHz;
• SRF: 2,2...18,7 GHz;
• rezystancja DC: 0,02...2,48 Ω;
• prąd znamionowy: 130...320 mA.
