Kondensatory klasy X2 do zasilaczy beztransformatorowych

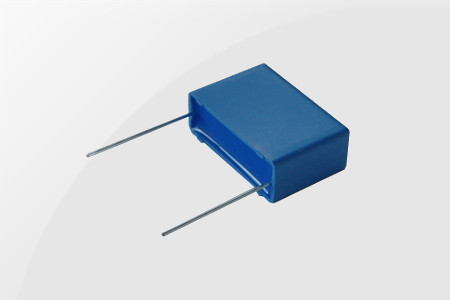

Firma Pilkor wprowadziła do oferty nową serię kondensatorów poliestrowych MKT klasy bezpieczeństwa X2 - PCX2 347, pracujących w połączeniu szeregowym. Są to elementy przeznaczone do budowy zasilaczy beztransformatorowych, często spotykane w urządzeniach małej mocy, zasilanych z sieci. Taki zasilacz składa się z kondensatora i rezystora ograniczającego prąd rozruchowy, mostka diodowego i stabilizatora.

Głównym elementem jest kondensator, którego reaktancja pojemnościowa zapewnia odpowiedni spadek napięcia sieci i tym samym wydajność prądową zasilacza. Z uwagi na trudne warunki pracy i spore obciążenie wywołane pracą z napięciem sieci, takie kondensatory muszą być wysokiej jakości, gdyż inaczej często tracą pojemność, co prowadzi do ograniczenia wydajności prądowej zasilacza i silnego spadku napięcia pod obciążeniem.

Takiemu zmniejszaniu pojemności sprzyja wspomniany efekt koronowy. Polega on na uszkadzaniu warstwy metalizacji na folii, chociaż nie jej samej. Przy pracy impulsowej pojawia się mikrołuk, pomiędzy dwiema metalizowanymi warstwami folii. Efektem jest niewielkie stopienie się tej warstwy i transferem metalu w miejsce wypalenia. Powstająca dziura (brak metalizacji na warstwie folii kondensatora) przekłada się na spadek pojemności.

Dotychczasowe rozwiązania opierały się na stosowaniu kilku kondensatorów foliowych X2 w szeregu. Pilkor oferuje jednak rozwiązanie tańsze, gdyż produkcja ich kondensatora ma być tańsza niż stosowanie nawet dwóch zwykłych kondensatorów. Inżynierom Pilkora udało się bowiem opracować specjalną konstrukcję kondensatora, w którym efekt koronowy nie występuje.

Kondensatory Pilkora wykonywane są w zakresie pojemności od 0,1 μF do 2,2 μF z tolerancją 10 lub 20% przy rastrze 15, 22,5 i 27,5 mm. Przeznaczone są do pracy przy napięciu sieci 230 V_AC w zakresie temperatur -55...+110°C. Spełniają normy IEC60384-14 (v. 3) i UL60384-14, UL94V-0 i kierowane są do nowych wymagających aplikacji, jak na przykład liczniki energii.
