Superprecyzyjne rezystory foliowe 10 Ω...75 kΩ do systemów wojskowych i lotniczych

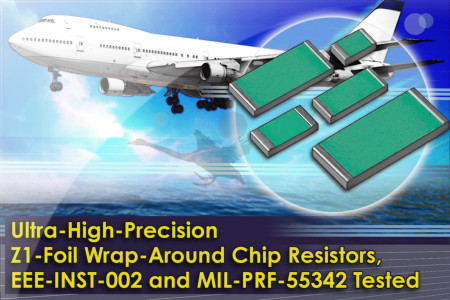

Nowe superprecyzyjne rezystory foliowe Z1-Foil serii 303261-303266 z oferty Vishay Precision Group zostały zaprojektowane do zastosowań w systemach wojskowych i lotniczych. Przeszły pomyślnie testy jakościowe norm EEE-INST-002 (NASA) i MIL-PRF-55342. Wyróżniają się wyjątkową stabilnością długoterminową o czym świadczy współczynnik zmian rezystancji wynoszący zaledwie ±0,0025% po 2000 godzin pracy w temperaturze +70°C.

Ponadto, cechują się małym współczynnikiem temperaturowym (±0,2 ppm/°C w zakresie -55...+125°C), tolerancją już od ±0,02% i współczynnikiem PCR (ΔR wskutek samonagrzewania) równym 5 ppm. Rezystory Z1-Foil 303261-303266 w porównaniu z wcześniejszymi rezystorami rodziny Z1-Foil zapewniają lepszą o rząd wielkości stabilność temperaturową, większą odporność na wilgoć i większą stabilność długoterminową.

Produkowane są wersje na zakres rezystancji od 10 Ω do 75 kΩ w obudowach chipowych o wymiarach od 0603 do 2512. Obok wersji standardowych, producent może również dostarczać wykonania o dowolnej rezystancji z podanego zakresu, co nie wiąże się z dodatkowymi kosztami ani wydłużonym czasem realizacji zamówienia.

Pozostałe dane techniczne:

• wytrzymałość na wyładowania ESD do co najmniej 25 kV;
• moc znamionowa 400 mW @ +70°C;
• czas narastania 1,0 ns (brak oscylacji);
• czas stabilizacji termicznej <1 s (10 ppm od wartości w stanie ustalonym);
• szum prądowy <0,01 μVrms/V przyłożonego napięcia (<-40 dB);
• współczynnik napięciowy <0,1 ppm/V;
• indukcyjność pasożytnicza <0,08 μH;
• zakres temperatur pracy -55...+150°C.
