Wysokotemperaturowe warystory o małym prądzie upływu do elektroniki samochodowej

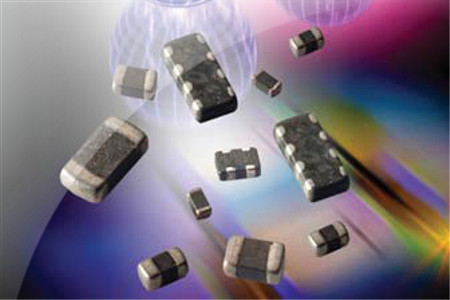

Do oferty firmy AVX trafiła nowa seria wysokotemperaturowych warystorów z kwalifikacją AEC-Q200, zaprojektowanych do zastosowań w elektronice samochodowej. Warystory serii CANATL poza możliwością pracy w zakresie wysokich temperatur otoczenia do +150°C charakteryzują się wyjątkowo małym prądem upływu, wynoszącym typowo 1 mA (w warunkach 32 V_DC, +25°C).

Szeroki dopuszczalny zakres temperatur pracy umożliwia ich stosowanie w aplikacjach określanych mianem under-the-hood, czyli np. w układach sterowania hamulców i skrzyni biegów, a także jako elementy zabezpieczające linie interfejsowe. Warystory CANATL, produkowane w opatentowanej technologii MLV (multilayer varistor) łączą w sobie funkcje ochrony przepięciowej i tłumienia zaburzeń EMI/RFI.

Są elementami dwukierunkowymi o charakterystyce porównywalnej do dwóch diod Zenera połączonych w układzie back-to-back z równolegle dołączonym kondensatorem EMC. Poza oszczędnością powierzchni na płytce PCB (wynikającej z tłumienia EMI/RFI w stanie Off), warystory CANATL oferują kilka zalet w stosunku do diod, w tym odporność na duże impulsy prądu rozruchowego (8x20 ms), odporność na wyładowania ESD do 25 kV (HBM Level 6), małą pojemność własną (10 pF), odporność na wysokie temperatur pracy oraz bardzo krótki czas odpowiedzi, pozwalający na rozpoczęcie tłumienia impulsu jeszcze przed osiągnięciem jego maksimum. Obecnie warystory CANATL są produkowane w obudowach 0603 w wersjach na napięcie pracy 32 V_DC i dopuszczalny zakres temperatur pracy -55...+150°C.
