Rezystory grubowarstwowe rozmiaru 0612 i 1020 o dużej mocy znamionowej

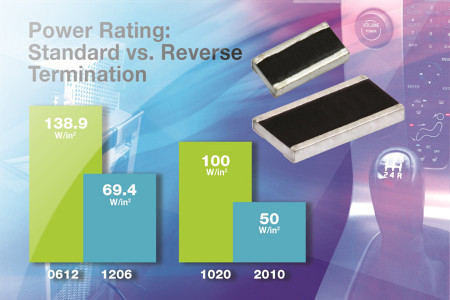

Nowe rezystory grubowarstwowe RCWE0612 i RCWE1020 z oferty Vishay Dale charakteryzują się 4-krotnie większą mocą znamionową od rezystorów innych serii o tych samych gabarytach. Uzyskano to dzięki nietypowej konstrukcji z elektrodami wykonanymi na dłuższych bokach obudowy, skracającej drogę odprowadzania ciepła do płytki drukowanej. Drugą ważną zaletą takiej konstrukcji jest mniejsza różnica współczynników rozszerzalności cieplnej (CTE) rezystora i płytki drukowanej, ograniczająca ryzyko pęknięcia punktu lutowniczego wskutek naprężeń termicznych.

Moc znamionowa w przypadku serii RCWE0612 i RCWE1020 wynosi odpowiednio 1 i 2 W. Rezystory te są produkowane na zakres małych rezystancji od 10 mΩ do 0,976 Ω. Ich tolerancja wynosi od ±1%, a współczynnik TCR w zależności od wersji ±100, ±200 lub ±300 ppm/°C. Wszystkie rezystory z rodziny RCWE uzyskały kwalifikację AEC-Q200.
