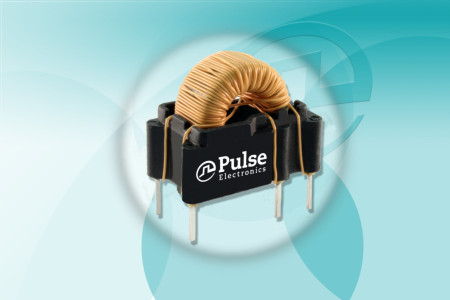

Transformatory izolacyjne 4250 V rms do układów sterowania tranzystorów MOSFET/IGBT

Firma Pulse Electronics rozszerza linię transformatorów izolacyjnych P0584/85NL do układów sterowania bramek tranzystorów MOSFET i IGBT o nowe wykonania \"ANL\" obejmujące dwa modele zawierające uzwojenie pierwotne i 2 (P0584ANL) lub 4 (P0585ANL) uzwojenia wtórne. Zapewniają one zgodność z wymogami standardów bezpieczeństwa IEC61558 i IEC60601 dla wzmocnionej izolacji. W stosunku do wcześniejszych modeli P0584/85NL zapewniają jeszcze większy stopień bezpieczeństwa.

Ich napięcie izolacji zwiększono o 30% do 4250 V rms. P0584ANL i P0585ANL znajdują zastosowanie przy sterowaniu tranzystorów w aplikacjach przemysłowych, takich jak układy napędowe czy falowniki instalacji fotowoltaicznych oraz w aparaturze medycznej. Ich ceny hurtowe wynoszą odpowiednio 1,49 USD i 1,69 USD.

Ważniejsze dane techniczne:

• przekładnia: 1:1:1 (P0584ANL), 1:1:1:1:1 (P0585ANL);
• indukcyjność uzwojenia pierwotnego: min. 686 µH;
• indukcyjność rozproszenia: maks. 0,8 µH (P0584ANL);
• 4,6 µH (P0585ANL);
• droga upływu: 8 mm;
• zgodność z IEC 61558, IEC 61010 i IEC 60601 dla wzmocnionej izolacji;
• dopuszczalny zakres temperatur pracy od -40 do +125°C;
• wymiary: 20,6 x 19 x 12,2 mm.

Więcej na: www.pulseelectronics.com
