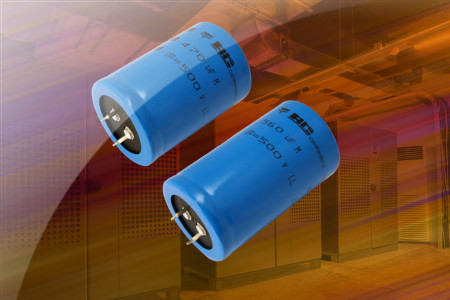

Kondensatory elektrolityczne 56...2200 µF/500 V z wyprowadzeniami snap-in

Firma Vishay powiększa ofertę kondensatorów elektrolitycznych dużej mocy serii 157 PUM-SI o nowe wersje produkowane na rozszerzony zakres napięć znamionowych do 500 V. Są to kondensatory z wyprowadzeniami typu snap-in projektowane do zastosowań w zasilaczach, falownikach współpracujących z panelami fotowoltaicznymi i w układach napędowych, gdzie pozwalają zaoszczędzić przestrzeń montażową i koszty poprzez zastosowanie pojedynczego kondensatora 500 V w miejsce dwóch 250-woltowych.

Zapewniają długi użyteczny czas pracy przekraczający 5000 godzin w maksymalnej dopuszczalnej temperaturze otoczenia +85°C. Występują w 23 typach cylindrycznych obudów rozmiaru od Ø22 x 25 mm do Ø35 x 60 mm. Są produkowane na zakres pojemności od 56 do 2200 µF.

Ważniejsze dane techniczne kondensatorów serii 157 PUM-SI:

• Wymiary:od Ø22 x 25 do Ø35 x 60 mm;
• Pojemność: od 56 µF do 2200 µF;
• Tolerancja: ±20%;
• Prąd udarowy: 0,68...3,68 A (120 Hz, +85°C);
• Napięcia znamionowe: 200, 250, 400, 450, 500 V;
• Zakres temperatur pracy: od -25°C do +85°C;
• Użyteczny czas pracy: 5000 h @ +85°C;
• Maks. ESR @ 100 Hz: 150...3540 mΩ ;
• Maks. impedancja @ 10 kHz: 105...2930 mΩ.
