Precyzyjne rezystory foliowe 10 Ω...125 kΩ/0,01% na zakres temperatur pracy do +225°C

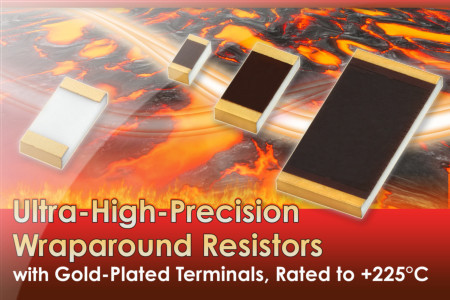

Rezystory foliowe FRSG firmy Vishay zostały zaprojektowane do zastosowań w środowiskach wysokotemperaturowych, w których konieczne jest zapewnienie bardzo dużej precyzji i stabilności w długim okresie. Charakteryzują się małym współczynnikiem TCR, wąskim przedziałem tolerancji i bardzo dobrą stabilnością długoterminową. Są produkowane w wersjach o rezystancji z zakresu od 10 Ω do 125 kΩ.

Warto podkreślić, że na indywidualne zamówienia mogą być produkowane wersje o dowolnej ustalonej przez użytkownika rezystancji z podanego zakresu (z 6-cyfrową rozdzielczością), dostarczane w tej samej cenie i w tych samych terminach, co wersje standardowe.

Rezystory serii FRSG, produkowane w technologii Z1 Foil przenoszą wszelkie zalety rezystorów linii Bulk Metal, w tym wąski przedział tolerancji i stabilność długoterminową do zakresu wysokotemperaturowego, zachowując mały współczynnik TCR. Dzięki pozłacanym terminalom są kompatybilne z różnymi technikami montażu. Ich zakres zastosowań obejmuje aparaturę stosowaną w szybach wiertniczych, lotnictwie, sprzęcie wojskowym itp.

Ważniejsze parametry:

• zakres rezystancji: 10 Ω...125 kΩ,
• tolerancja: od 0,01%,
• TCR: maksymalnie ±2,5 ppm/°C w zakresie -55...+200°C,
• stabilność długoterminowa: ±0,1% (2000 h, +200°C),
• moc znamionowa: do 750 mW @ +70°C (300 mW @ +200°C),
• czas narastania sygnału: 1 ns,
• czas stabilizacji termicznej: <1 s (w zakresie 10 ppm od wartości stabilnej),
• szum prądowy: <0,01 μVrms/V (< -40 dB),
• współczynnik napięciowy: <0,1 ppm/V,
• odporność na wyładowanie ESD: co najmniej 25 k,
• indukcyjność pasożytnicza: <0,08 μH,
• obudowy: od 0603 do 2512.
