Bezpiecznik resetowalny 2,5 A/5 V z kontrolą slew-rate i wyłącznikiem termicznym

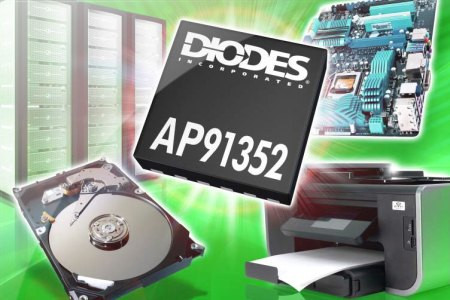

AP91352 to elektroniczny bezpiecznik resetowalny do urządzeń konsumenckich i podzespołów komputerowych hot-plug, realizujący zabezpieczenie podnapięciowe (4 V), nadnapięciowe (6 V), termiczne (+150°C) i nadprądowe (2,5 A). Po ustaniu zagrożenia powraca on automatycznie do normalnego trybu pracy.

Zawiera dwukierunkową, trójstanową linię EN/Fault z możliwością wykorzystania do wyłączania wyjścia (poprzez wymuszenie na niej niskiego stanu logicznego zewnętrznym elementem z otwartym drenem) oraz mogącą służyć do sygnalizacji zadziałania wyłącznika termicznego, pozwalającej równocześnie wyłączyć inne elementy współpracujące.

Architektura wewnętrzna AP91352

Linia SAS z zabezpieczeniem ESD do 1 kV HBM umożliwia wprowadzenie układu w tryb oszczędnościowy o małym poborze prądu, równocześnie wymuszając niski stan logiczny na wejściu EN/Fault i wyłączenie wyjścia. Wewnętrzny tranzystor IsoFet wyłącza się po wykryciu odwrócenia polaryzacji prądu wyjściowego. W normalnym trybie pracy jego rezystancja R_DS(on) wynosi 50 mΩ.

AP91352 zawiera dodatkowo układ kontroli slew-rate o ustalonym fabrycznie czasie narastania wynoszącym 13 ms ±20%. Akceptuje napięcia wejściowe z zakresu od 3,6 do 12 V. Jest zamykany w obudowie QFN3020-12 o wymiarach 3,1 x 2,1 x 0,8 mm.
