Wysokoprądowe cewki SMD na zakres wysokich temperatur i wysokich częstotliwości pracy

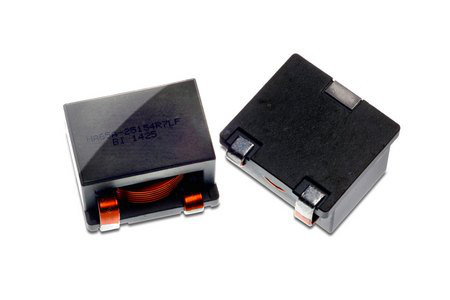

Do oferty firmy TT Electronics dodano nową serię wysokoprądowych cewek SMD przeznaczonych na zakres wysokich temperatur i wysokich częstotliwości pracy. Seria HA65A obejmuje 7 typów cewek z rdzeniem ferrytowym, charakteryzujących się dużym współczynnikiem dopuszczalnego prądu przewodzenia do objętości, produkowanych na zakres indukcyjności od 3,3 do 33 µH.
Mogą one pracować w zakresie temperatur otoczenia od -40 do +155°C. Uzyskały kwalifikację AEC-Q200 potwierdzającą ich wysoką jakość, pozwalającą na zastosowania w podsystemach samochodowych. W zależności od modelu cewki te mogą przewodzić prądy o maksymalnym natężeniu od 10 do 87 A (Isat). Ich rezystancja stałoprądowa wynosi typowo 2,3 mΩ, a maksymalnie 2,6 mΩ.
| Oznaczenie | Indukcyjność @ 0 ADC | ISAT | SRF | DCR (maks.) |
| HA65A-25153R3LF | 3,3 µH | 87 | 24 MHz | 2,6 mΩ |
| HA65A-25154R7LF | 4,7 µH | 61 | 21 MHz | |
| HA65A-25156R8LF | 6,8 µH | 46 | 17 MHz | |
| HA65A-251510RLF | 10 µH | 31,8 | 14 MHz | |
| HA65A-251515RLF | 15 µH | 22 | 10 MHz | |
| HA65A-251522RLF | 22 µH | 15,5 | 9 MHz | |
| HA65A-251533RLF | 33 µH | 10,3 | 6 MHz |
