Chipowe rezystory pomiarowe 0,0002 Ω o mocy znamionowej 5 i 10 W

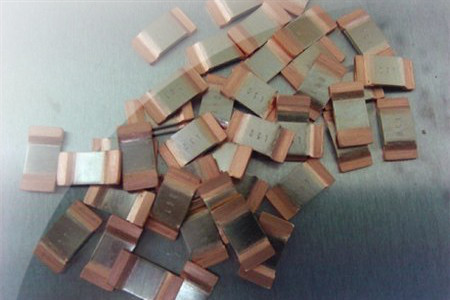

Firma Stackpole Electronics dodała do oferty rezystorów pomiarowych dwa nowe modele o rezystancji 0,2 mΩ produkowane w obudowach chipowych rozmiaru 3920 i 5930: 5-watowy HCS3920 i 10-watowy HCS5930. Są to elementy metalowe o zgrzewanej konstrukcji zawierające element rezystancyjny podniesiony względem terminali montażowych.
Poprawia to odprowadzanie ciepła, umożliwiając przepływ większych prądów przy mniejszym nagrzewaniu się struktury niż w przypadku odpowiedników o płaskiej konstrukcji.
Rezystory HCS znajdują zastosowanie do pomiaru dużych prądów w aplikacjach oświetleniowych, zasilających, napędowych oraz w robotyce, elektronarzędziach i automatyce przemysłowej. Uzyskały kwalifikację AEC-Q200 pozwalającą na zastosowania w elektronice samochodowej. Ich ceny hurtowe wynoszą od 0,28 USD do 1,15 USD w zależności od rozmiaru, rezystancji i tolerancji.
| HCS3920 | HCS5930 | |
| Rezystancja | 0,2 mΩ | 0,2 mΩ |
| Tolerancja | 1%, 5% | 1%, 5% |
| Moc znamionowa | 5 W | 10 W |
| TCR | ±200 ppm/ºC | ±100 ppm/ºC |
| Zakres temperatur pracy | -55...+170ºC | -55...+170ºC |
| Wymiary | 10,2 x 5,2 x 1,98 mm | 15 x 7,75 x 0,96 mm |
