Wielowarstwowe cewki indukcyjne 0,2...8,2 nH o rekordowej dobroci w obudowach chipowych 0402

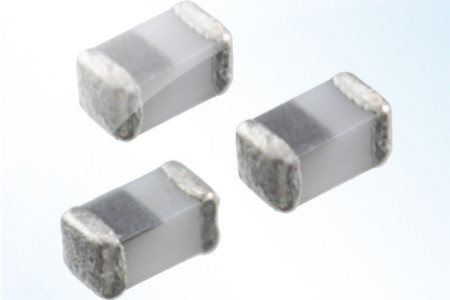

Oferta podzespołów pasywnych produkowanych przez firmę TDK powiększyła się o serię wielowarstwowych cewek indukcyjnych MHQ0402PSA produkowanych w obudowach chipowych 0402 o wymiarach 0,4 x 0,2 x 0,2 mm. Wyróżniają się one spośród innych cewek chipowych rekordową dobrocią, wynoszącą 21 na częstotliwości 1 GHz, największą dla dostępnych obecnie cewek o tak małych gabarytach. Cecha ta pozwala na ograniczenie strat w obwodach w.cz. smartfonów, tabletów, modułów komunikacji bezprzewodowej Bluetooth/WLAN i innych urządzeń o dużej gęstości upakowania podzespołów.

Współczynnik dobroci wynoszący 21 dla wersji o indukcyjności 0,3 nH jest większy o ponad 30% niż w przypadku cewek wcześniejszej serii MLG0402Q. Uzyskanie tak dużej dobroci w miniaturowych cewkach chipowych stało się możliwe dzięki udoskonaleniu technologii produkcji dielektryków i zapewnieniu optymalnej geometrii wewnętrznych połączeń.

Cewki MHQ0402PSA są produkowane na zakres indukcyjności od 0,2 do 8,2 nH. Charakteryzują się minimalną częstotliwością rezonansu własnego wynoszącą od 4 do 10 GHz w zależności od wersji, rezystancją DC od 0,15 do 1,20 Ω i prądem znamionowym od 180 do 600 mA.

Uzupełniają dotychczasową ofertę TDK cewek indukcyjnych dużej dobroci, obejmującą serie MHQ1005P (1,0 x 0,6 x 0,5 mm), MHQ0603P (0,65 x 0,35 x 0,35 mm) i MHQ0402P (0,44 x 0,24 x 0,24 mm).
