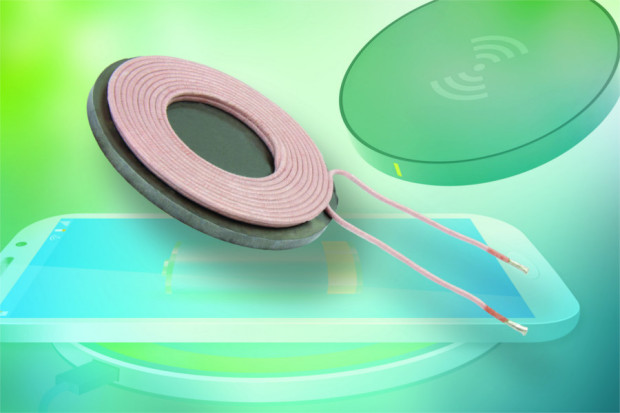

Cewka A11 z rdzeniem ze sproszkowanego żelaza do systemów ładowania indukcyjnego

Vishay Intertechnology dodaje do oferty cewkę nadawczą IWTX-47R0BE-11 typu A11 do 5-woltowych systemów ładowania bezprzewodowego kompatybilnych ze specyfikacją WPC. Jest to cewka z rdzeniem wykonanym ze sproszkowanego żelaza, która po sparowaniu z cewką odbiorczą i kompatybilnymi ze standardem Qi obwodami Rx/Tx może zapewnić sprawność energetyczną przekraczającą 70%.

Pod względem zajmowanej powierzchni jest mniejsza o 18% od wcześniejszych wersji, co pozwala realizować mniejsze moduły ładujące.

Może stanowić alternatywę dla cewek ferrytowych o większych gabarytach, których wadą jest możliwość nasycania się w obecności silnego pola magnetycznego. W przypadku modelu IWTX-47R0BE-11 nasycenie magnetyczne do 50% występuje przy indukcji równej 4000 Gs.

Pozostałe parametry:

• indukcyjność: 6,3 µH @ 200 kHz,
• tolerancja: 5%,
• DCR: 39 mΩ (±10%) @ +25°C,
• Q: typ. 190 @ 200 kHz,
• częstotliwość rezonansu własnego: 22 MHz,
• wymiary: ∅47 x 5 mm.
