Niskoprofilowe cewki cienkowarstwowe 1,5...300 nH do obwodów mikrofalowych

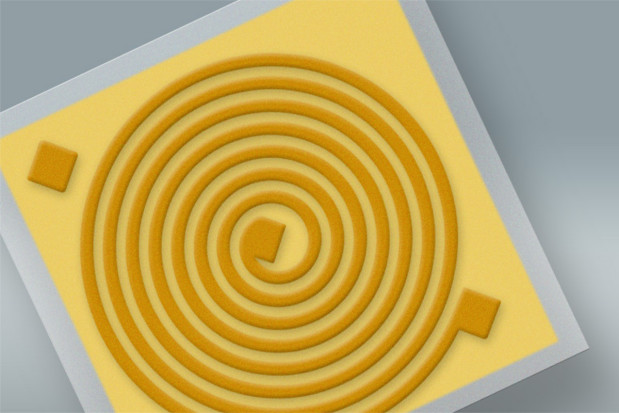

Do oferty firmy SemiGen weszła nowa seria cienkowarstwowych cewek SG10x do obwodów mikrofalowych produkowanych na zakres indukcyjności od 1,5 do 300 nH. Dostępnych jest tu 10 modeli zawierających od 1,5 do 18,5 zwojów nadrukowanych na powierzchni od 0,76 x 0,76 mm do 2,16 x 2,16 mm. Wszystkie są produkowane na podłożach kwarcowych o grubości 0,3 mm.
Brak chemicznego wytrawiania zapewnia równe krawędzie struktur i małe odchyłki parametrów między poszczególnymi egzemplarzami. Dzięki naniesionemu pokryciu poliamidowemu, cewki SG10x nie wymagają stosowania pokrycia konformalnego.
Model | Liczba zwojów | Indukcyjność (nH) min./typ./maks. |
Rs (DC) | Rs (1 GHz) | Q @ FT (min./maks.) | FT (GHz) | FR (GHz) |
SG100 | 1,5 | 1,0/1,5/2,0 | 8,5 | 1,0 | 60/75 | 1,5 | 4,0 |
SG101 | 2,5 | 2,0/2,3/2,6 | 1,0 | 1,4 | 50/60 | 1,5 | 3,6 |
SG102 | 3,5 | 3,6/4,2/5,0 | 1,15 | 2,0 | 40/45 | 1,5 | 3,2 |
SG103 | 4,5 | 5,0/7,5/9,0 | 1,75 | 3,5 | 37/43 | 1,5 | 2,3 |
SG104 | 5,5 | 8,0/10/12,0 | 1,85 | 3,75 | 33/38 | 1,0 | 2,05 |
SG105 | 7,5 | 15/20/25 | 2,4 | 4,25 | 27/33 | 0,5 | 1,85 |
SG106 | 9,5 | 32/40/48 | 4,0 | 70 | 23/27 | 0,5 | 1,4 |
SG107 | 12,5 | 80/90/100 | 9,5 | 22 | 18/24 | 0,5 | 0,975 |
SG108 | 15,5 | 150/200/250 | 16,5 | 36 | 14/18 | 0,5 | 0,460 |
SG109 | 18,5 | 250/300/350 | 20 | 42 | 10/15 | 0,5 | 0,250 |
