Kolejny sterownik rodziny VIPer ułatwiający projektowanie zasilaczy sieciowych
STMicroelectronics SA oddział w Polsce

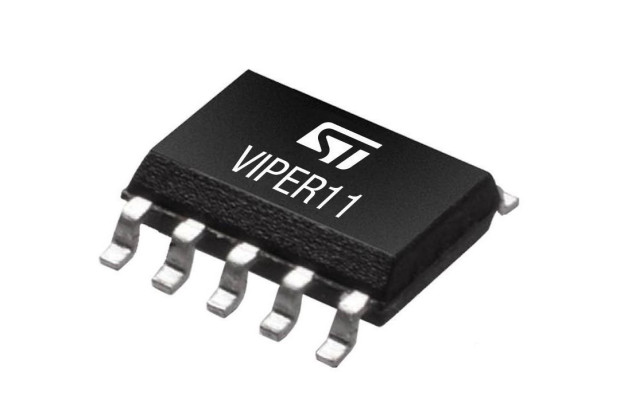

Do oferty firmy STMicroelectronics wchodzi kolejny sterownik zasilacza AC/DC rodziny VIPer, oznaczony symbolem VIPer11. Układ ten ułatwia projektowanie zasilaczy sieciowych, pozwalając ograniczyć liczbę komponentów i zwiększyć sprawność energetyczną. Zawiera m.in. wewnętrzny tranzystor MOSFET 800 V odporny na przebicie lawinowe, wysokonapięciowy układ rozruchowy, wzmacniacz błędu i oscylator o małej emisji elektromagnetycznej.
Może współpracować bezpośrednio z wyprostowanym napięciem sieciowym lub z zewnętrznym źródłem DC, wytwarzając napięcie programowane za pomocą zewnętrznego dzielnika rezystorowego. Wewnętrzny tranzystor MOSFET, mogący być sterowany bezpośrednio z bramek logicznych, umożliwia pracę układu w szerokim zakresie napięć VCC od 4,5 do 30 V.
VIPer11 może być dzięki temu wykorzystany również do realizacji 5-woltowych zasilaczy impulsowych o bardzo dużej sprawności, pozwalając ograniczyć liczbę podzespołów i całkowity koszt. VIPer11 umożliwia realizację konwerterów pracujących w topologii flyback, boost i buck/boost, zapewniając dużą sprawność energetyczną w szerokim zakresie obciążeń, nawet przy napięciu wyjściowym 5 V.
Jego pobór mocy w trybie standby jest ograniczany do zaledwie 10 mW. Maksymalna moc wyjściowa dostarczana przez zasilacz bazujący na VIPer11 wynosi 12 W dla wersji open-frame i 10 W dla wersji w obudowie. Do standardowego wyposażenia układu należy zabezpieczenie przeciążeniowe/zwarciowe, termiczne oraz nadnapięciowe na wejściu i wyjściu; wszystkie z automatycznym restartem.
