30-watowy system ładowania bezprzewodowego

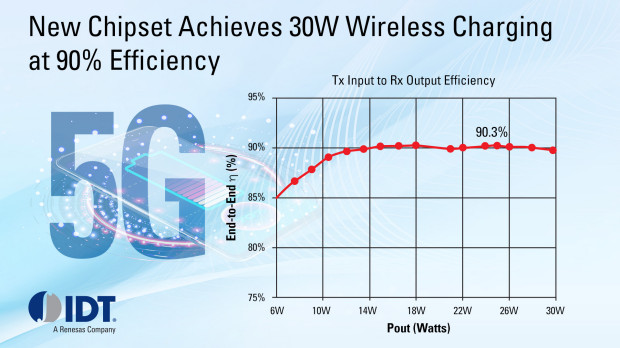

Firma Integrated Device Technology, wchodząca obecnie w skład Renesas Electronics, zaprojektowała 30-watowy system ładowania bezprzewodowego oparty na dwóch układach scalonych: odbiornika P9415 i nadajnika P9247. Zastosowano tu standardową cewkę niskoprofilową (<0,35 mm), dobrze nadającą się do integracji np. w smartfonach.

Odbiornik P9415 wytwarza maksymalne napięcie wyjściowe 20 V z wbudowanego regulatora LDO i zawiera precyzyjny czujnik prądu wyjściowego, niezbędny w aplikacjach dużej mocy. Pod względem rozkładu wyprowadzeń jest kompatybilny z wcześniejszym odbiornikiem 15-woltowym P9382A, co umożliwia upgrade istniejących systemów, zapewniający skrócenie czasu ładowania. P9415 zawiera zabezpieczenie termiczne i nadnapięciowe. Może też pracować w oparciu o technologię Wattshare jako 10-watowy nadajnik, umożliwiając ładowanie smartwatchów, słuchawek dousznych itp. Jest zamykany w obudowie WLCSP-53 o powierzchni 4,2 x 2,8 mm.

Nadajnik P9247 pracuje z maksymalną mocą wyjściową 30 W. Obsługuje wszystkie protokoły bezprzewodowej transmisji mocy, bazujące na Qi (w tym BPP, EPP i rozszerzenia) oraz protokoły ładowarek sieciowych. Zawiera wbudowane funkcje wykrywania obiektów obcych, co zwiększa poziom bezpieczeństwa użytkowania. Ponadto, umożliwia programowanie mocy wyjściowej poprzez dostrajanie częstotliwości i współczynnika wypełnienia PWM oraz zapewnia dostatecznie szeroki margines generowanych zaburzeń EMI, aby spełnić wymogi obowiązujące we wszystkich regionach geograficznych.
