4-wyjściowy regulator DC-DC step-down rodziny mModule z możliwością równoległego łączenia wyjść
Analog Devices, Inc.
LTM4668A to 4-wyjściowy impulsowy regulator napięcia step-down zapewniający wydajność prądową 4 x 1,2 A, stanowiący rozszerzenie rodziny μModule. Wyjścia układu mogą być łączone równolegle w dowolnej konfiguracji, pozwalając uzyskać wydajność prądową np. 4 x 1,2 A, 2 x 1,2 A + 2,4 A, 1,2 A + 3,6 A lub 4,8 A.
Układ pracuje w zakresie napięć wejściowych od 2,7 do 17 V i umożliwia programowanie napięć wyjściowych w zakresie od 0,6 do 5,5 V za pomocą zewnętrznych rezystorów. Zawiera większość podzespołów zintegrowanych wewnątrz obudowy, włączając w to kontrolery, wysokoprądowe tranzystory FET, cewki i komponenty pomocnicze. Wymaga podłączenia jedynie kondensatorów w obwodzie wejściowym i wyjściowym.

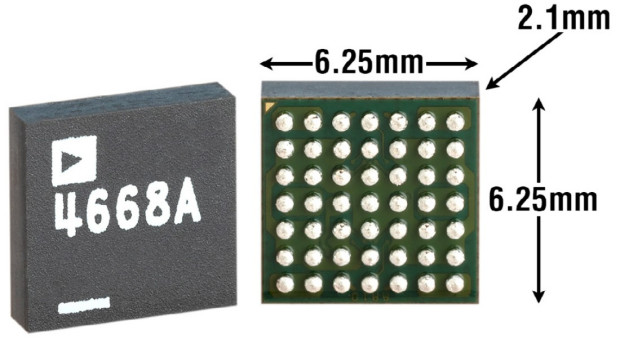

LTM4668A umożliwia synchronizację częstotliwości taktowania ze źródłem zewnętrznym oraz pracę w trybie wielofazowym. Ponadto, w zależności do obciążenia może być przełączany w tryby oszczędnościowe, zapewniając dużą sprawność energetyczną w szerokim zakresie obciążeń. Charakteryzuje się szybką odpowiedzią impulsową na zmiany prądu obciążenia i napięcia wejściowego, równocześnie zapewniając bardzo dobrą stabilność. Zawiera zabezpieczenie nadnapięciowe, nadprądowe i termiczne. Podobnie, jak wcześniejsze regulatory rodziny mModule, LTM4668A jest zamykany w obudowie BGA (6,25 x 6,25 x 2,1 mm).
