Wielowyjściowy układ zasilania do aplikacji samochodowych zgodnych z normą ISO26262
Toshiba Corporation
Toshiba Electronics Europe wprowadza na rynek serię wielowyjściowych układów zasilania zgodnych z wymogami samochodowych norm bezpieczeństwa ISO26262. Mogą one znaleźć zastosowanie w podsystemach o znaczeniu krytycznym, takich jak układy wspomagania kierownicy i systemy hamulcowe, gdzie wymagana jest zgodność z wymogami bezpieczeństwa ASIL-D.W ramach nowej serii dostępne są cztery układy zawierające po dwa konwertery DC-DC: jeden typu buck i jeden buck-boost oraz cztery regulatory LDO.
Konwerter DC-DC buck-boost, zasilany z akumulatora samochodowego, pracuje ze stałym napięciem wyjściowym 6 V i częstotliwością taktowania 400 kHz. Jego napięcie wejściowe, wymagane do zapewnienia stabilnego napięcia wyjściowego, może spaść nawet do 2,7 V, co może się zdarzyć podczas rozruchu silnika. Układ akceptuje maksymalne napięcie wejściowe 18 V.
Konwerter DC-DC buck jest zasilany napięciem wyjściowym wspomnianego konwertera DC-DC buck-boost i generuje napięcie wyjściowe wynoszące w zależności od wersji układu 1,1 V (TB9045FNG-110), 1,2 V (TB9045FNG-120), 1,25 V (TB9045FNG-125) lub 1,5 V (TB9045FNG-150).
Do wyposażenia TB9045FNG należy ponadto regulator LDO o napięciu wyjściowym 5 V ±0,1V i wydajności prądowej 400 mA, również zasilany z konwertera DC-DC buck-boost oraz trzy 5-woltowe regulatory o wydajności prądowej po 100 mA.

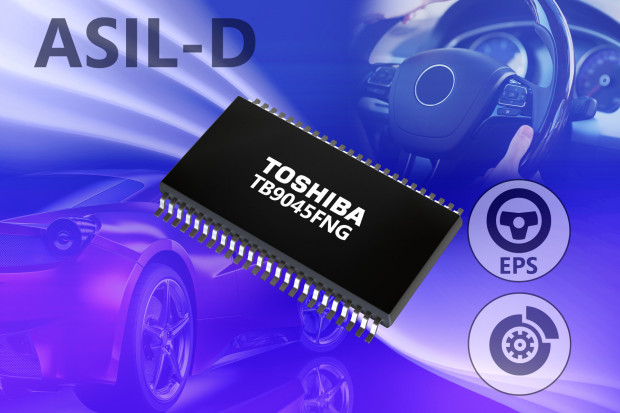

TB9045FNG może pracować w szerokim zakresie temperatur otoczenia od -40 do +125°C. Jest zamykany w obudowie HTSSOP48-P-300-0.50 o wymiarach 12,5 x 6,1 x 1,0 mm. Zawiera zestaw detektorów błędów, istotnych dla zapewnienia bezpieczeństwa funkcjonalnego, monitorujących m.in. napięcie wejściowe i wyjściowe, temperaturę oraz częstotliwość pracy oscylatora. Ponadto, wbudowany watchdog timer monitoruje aktywność zewnętrznego mikrokontrolera. Konfiguracja układu odbywa się przez interfejs SPI.
