Sprzęgacz optyczny do sterowników PLC z wyjściem logicznym 10 Mbps

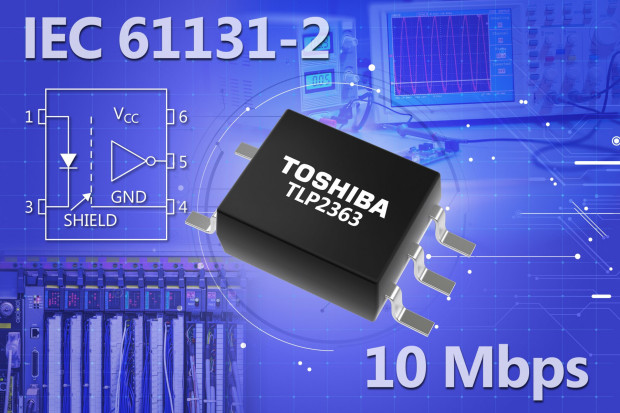

TLP2363 to szybki sprzęgacz optyczny z wyjściem 10 Mbps, zaprojektowany do zastosowań w sterownikach PLC z 24-woltowymi wejściami cyfrowymi i innych urządzeniach kontrolno-pomiarowych. Charakteryzuje się izolacją min. 3750 V rms, małym poborem prądu (4 mA) i krótkim czasem propagacji (80 ns). Jego progowy prąd wejściowy (min. 0,3 mA, maks. 2,4 mA) spełnia wymogi standardu IEC 61131-2 type 1.

Dzięki wbudowanemu układowi tłumienia szumów, TLP2363 sygnalizuje stabilne stany high i low, nawet w przypadku wolnozmiennego sygnału wejściowego, dzięki czemu nie musi współpracować z dodatkowym układem kształtowania sygnału. Nadaje się do pracy w szerokim zakresie temperatur otoczenia od -40 do +105°C. Jest zamykany w 5-pinowej obudowie SO6 o wymiarach 7,0 x 3,7 x 2,1 mm.
