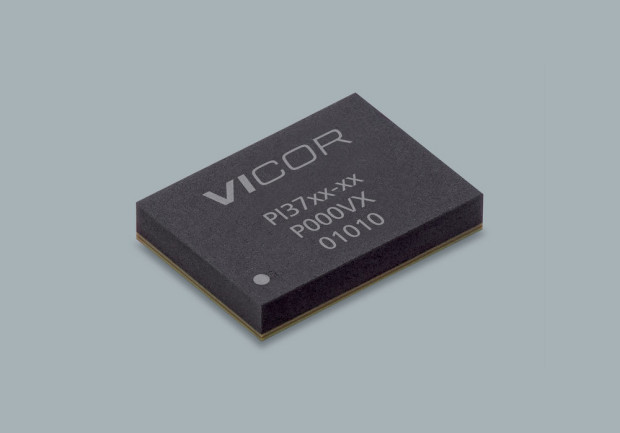

Regulator napięcia ZVS buck-boost PI3740 w wersji o dopuszczalnej temperaturze pracy od -55°C

Vicor wprowadza na rynek nową wersję regulatora napięcia ZVS buck-boost PI3740, charakteryzującą się obniżoną do -55°C dolną dopuszczalną temperaturą pracy. Układ pracuje z napięciem wejściowym z zakresu od 8 do 60 V i umożliwia programowanie napięcia wyjściowego w zakresie 10…50 V zewnętrznym dzielnikiem rezystorowym. Dostarcza do obciążenia maksymalną moc 140 W. Dzięki zastosowaniu topologii ZVS zapewnia sprawność sięgającą nawet 96%.

Struktura wewnętrzna PI3740-00 obejmuje kontroler DC-DC, tranzystory wysokoprądowe i zestaw elementów współpracujących. Do realizacji kompletnego konwertera wymagane jest dołączenie jedynie kilku zewnętrznych elementów pasywnych. Układ zawiera zabezpieczenie podnapięciowe i nadnapięciowe na wejściu, nadnapięciowe na wyjściu i termiczne. Może znaleźć szeroki zakres zastosowań w przemyśle, motoryzacji, systemach oświetleniowych, ładowarkach, komunikacji i systemach komputerowych. W aplikacjach o dużym poborze prądu istnieje możliwość łączenia równoległego kilku regulatorów PI3740-00.

Pozostałe dane techniczne:

• częstotliwość pracy: typ. 1 MHz,
• line/load regulation: typ. 0,1%,
• wyjściowe napięcie zaburzeń: typ. 96 mV_P-P,
• zakres temperatur pracy od -55 do +115°C,
• obudowa: LGA SiP (14 x 10 x 2,6 mm) i BGA SiP (14,5 x 10,5 x 3,1 mm).
