Sterowniki silników BLDC rodziny BridgeSwitch o mocy wyjściowej zwiększonej do 400 W
Firma Power Integrations zwiększa do 400 W moc wyjściową sterowników silników BLDC rodziny BridgeSwitch. Te półmostkowe sterowniki wysokonapięciowe zapewniają sprawność energetyczną sięgającą 99,2%, nie wymagają stosowania radiatorów i pozwalają zaoszczędzić czas związany z certyfikacją. Zawierają wewnętrzne tranzystory FREDFET (Fast Recovery Diode Field Effect Transistors) high-side i low-side z wbudowanym bezstratnym układem pomiaru natężenia prądu i ogranicznikiem prądowym cycle-by-cycle.

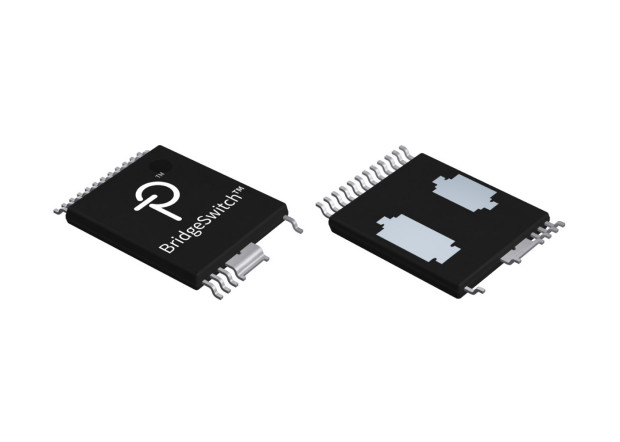

Do oferty firmy wchodzą obecnie dwa sterowniki o mocy 400 W, oznaczone symbolami BRD1167 i BRD1267, umożliwiające pracę z maksymalnym prądem wyjściowym do 1,33 A rms (11,5 ADC w szczycie). Są one produkowane w identycznych obudowach InSOP-24C do montażu powierzchniowego, jak poprzednie wersje. Mogą być wykorzystane do sterowania jedno- i wielofazowych silników synchronicznych i asynchronicznych. Obsługują wszystkie popularne mikrokontrolery i algorytmy sterowania. Zawierają zabezpieczenie nadprądowe, pod- i nadnapięciowe oraz termiczne. Ponadto, podobnie jak inne sterowniki rodziny BridgeSwitch, zostały wyposażone w dwukierunkową linię diagnostyczną do współpracy z mikrokontrolerem pozwalającą na realizację systemów utrzymania predykcyjnego. Umożliwiają zaprogramowanie innych limitów progowych prądu dla tranzystorów high- i low-side, co pozwala na sygnalizację rozwarcia i zwarcia uzwojeń silnika bez potrzeby angażowania mikrokontrolera ani dodawania kolejnych komponentów zewnętrznych. BRD1267 zawiera dodatkowe wyjście analogowe do bezpośredniej sygnalizacji natężenia prądu wyjściowego.
Wersje próbne BRD1167 i BRD1267 mają się pojawić na rynku w maju 2020. Ceny hurtowe tych układów będą się zaczynały od 1,72 USD przy zamówieniach 10 tys. sztuk.
