12-kanałowy układ monitorowania pracy wysokonapięciowych pakietów akumulatorowych

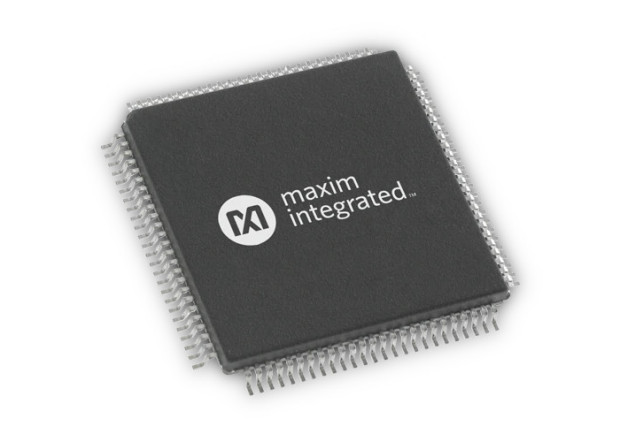

MAX17823B to układ monitorowania pracy wysokonapięciowych pakietów akumulatorowych, zawierający zestaw 12-bitowych przetworników A/C SAR i przełączników do równoważenia ogniw oraz funkcje diagnostyczne. Realizuje pomiar napięć na 12 ogniwach wraz z równoczesnym dwupunktowym pomiarem temperatury w czasie 161 µs.

W przypadku większych pakietów, istnieje możliwość łączenia kaskadowego nawet do 32 układów MAX17823B, co pozwala na zarządzanie maksymalnie 384 ogniwami i monitorowanie temperatury w 64 kanałach. Napięcia ogniw są mierzone różnicowo w zakresie od 0 do 5 V przy dopuszczalnym napięciu sumacyjnym przekraczającym 65 V. Dokładność pomiaru w przypadku ogniwa 3,6 V wynosi typowo 2 mV w temperaturze otoczenia +25°C oraz 10 mV w zakresie -40…+105°C. Układ monitoruje własną temperaturę i automatycznie wyłącza się po przekroczeniu wartości granicznej. Komunikacja z mikroprocesorem host oraz z innymi układami przy połączeniu kaskadowym odbywa się z wykorzystaniem protokołu UART.

MAX17823B uzyskał kwalifikację AEC Q-100 Grade 2 dopuszczającą go do zastosowań w motoryzacji. Może pracować w zakresie temperatury otoczenia od -40 do +105°C i w zakresie napięć zasilania od 9 do 65 V. Pobiera do 2 mA prądu w trybie standby i 2 µA w trybie shutdown. Jest zamykany w obudowie LQFP-64 o powierzchni 10 x 10 mm.

Zakres zastosowań MAX17823B obejmuje monitorowanie pakietów akumulatorowych znajdujących zastosowanie w pojazdach elektrycznych, e-bikach, zasilaczach UPS i elektronarzędziach.
