600-woltowy moduł sterowania silnikami BLDC w obudowie o wymiarach 17,5 x 11,9 x 2,2 mm

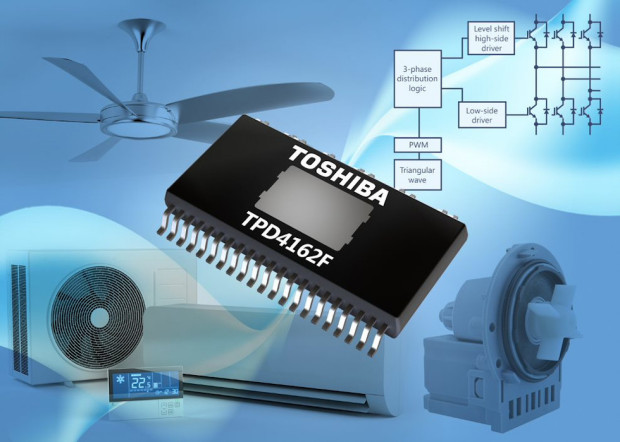

Toshiba Electronics prezentuje kolejny moduł IPM (intelligent power device) do sterowania pracą bezszczotkowych silników DC w klimatyzatorach, oczyszczaczach powietrza i pompach. TPD4162F jest modułem o napięciu zasilania (VBB) wynoszącym 600 V, zawierającym blok PWM, 3-fazowy dekoder, sterownik high-side (z przesuwnikiem napięcia), sterownik low-side oraz tranzystory IGBT i szybkie diody regeneracyjne.

Pozwala na bezpośrednie sterowanie silników BLDC za pomocą sygnałów prostokątnych z czujnika Halla, bez konieczności współpracy z kontrolerem PWM. Dzięki zastosowaniu nowego procesu produkcyjnego, TPD4162F zapewnia mniejsze o około 10% straty mocy od wcześniejszej wersji TPD4152F. Zawiera zabezpieczenie nadprądowe, termiczne i podnapięciowe oraz ogranicznik prądowy. Jest zamykany w małogabarytowej obudowie HSSOP31 o powierzchni 17,5 x 11,9 mm i grubości 2,2 mm.
