4-wyjściowy sterownik do układów napędowych z blokiem logiki programowalnej

SLG47105 to nowy układ sterowania silnikami z oferty Dialog Semiconductor, stanowiący rozszerzenie rodziny GreenPAK. Wyróżnia się wbudowanym blokiem logiki programowalnej, pozwalającym ograniczyć liczbę komponentów, wymaganą powierzchnię płytki drukowanej i pobór mocy. Jest zamykany w obudowie QFN o wymiarach zaledwie 3 x 2 mm.

Stopień wyjściowy SLG47105 może być skonfigurowany w postaci dwóch wyjść mostkowych lub 4 wyjść półmostkowych o parametrach 13,2 V/1,5 A rms, umożliwiając sterowanie np. pojedynczym silnikiem krokowym lub dwoma silnikami szczotkowymi DC. Oprócz standardowych funkcji zabezpieczenia termicznego, podnapięciowego i nadprądowego, SLG47105 zawiera zestaw konfigurowalnych zasobów analogowych i cyfrowych, pozwalających użytkownikowi na tworzenie własnych funkcji sterowania i zabezpieczających (m.in. do regulacji prądu i napięcia, wykrywania utknięcia silnika, łagodnego rozruchu itp.).

SLG47105 został wyposażony m.in. w źródła napięcia referencyjnego, funkcję Power-On Reset, oscylator i modulatory PWM. Pobiera jedynie 70 nA prądu w trybie standby, co zapewnia długi czas pracy urządzeń bateryjnym. Może znaleźć szeroki zakres zastosowań w inteligentnych zamkach i zaworach, bankomatach, drukarkach POS, kamerach, zabawkach elektronicznych, robotyce, urządzeniach biurowych i aparaturze medycznej. Został przystosowany do pracy w przemysłowym zakresie temperatury otoczenia.

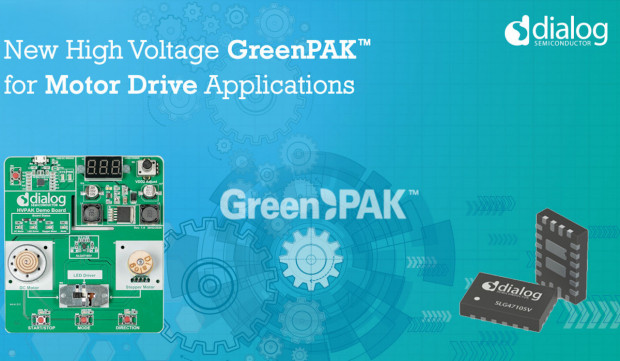

Firma Dialog Semiconductor przygotowała do sterownika SLG47105 płytki ewaluacyjne, wyposażone w silniki szczotkowe i krokowe. Ponadto, oferuje zaktualizowaną wersję oprogramowania GreenPAK Designer do konfiguracji, optymalizacji i testowania projektów. Obecnie do tego pakietu wprowadzono funkcje symulacji elementów zewnętrznych, od rezystorów bocznikowych po silniki, co pozwala dodatkowo skrócić czas projektowania układów napędowych.
