Dwuwyjściowy 2-amperowy konwerter DC-DC o wymiarach 4 x 3 x 1,18 mm

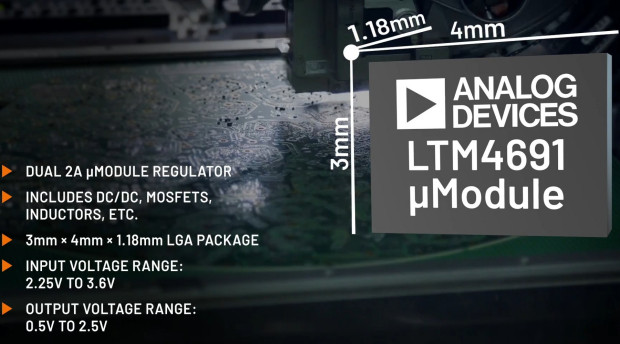

LTM4691 to miniaturowy, dwuwyjściowy konwerter DC-DC zamykany w obudowie LGA o wymiarach 4 x 3 x 1,18 mm, zawierający kontroler, tranzystory wysokoprądowe FET, cewki i wszystkie niezbędne elementy współpracujące. Został on zaprojektowany do zasilania układów FPGA i ASIC w aplikacjach telekomunikacyjnych, sieciowych i przemysłowych.

LTM4691 akceptuje napięcia wejściowe z zakresu od 2,25 do 3,6 V i umożliwia programowanie napięcia wyjściowego w zakresie od 0,5 do 2,5 V za pomocą dzielnika rezystorowego. Może pracować z maksymalnym wyjściowym prądem ciągłym 2 A dla każdego z wyjść. Wymaga dołączenia jedynie kondensatorów w obwodzie wejściowym i wyjściowym. Zapewnia błąd napięcia wyjściowego nie przekraczający ±1,5% w całym zakresie dopuszczalnych parametrów pracy.

LTM4691 może być przełączany pomiędzy trzema trybami: pulse-skipping, PWM i Burst, pozwalającymi uzyskać najbardziej pożądane cechy w danej aplikacji: małe wyjściowe napięcie zaburzeń lub dużą sprawność w szerokim zakresie obciążeń. Dzięki dużej częstotliwości taktowania (typ. 2 MHz) i pracy w trybie prądowym, LTM4691 zapewnia szybką odpowiedź na zmiany prądu obciążenia i napięcia wejściowego przy zachowaniu bardzo dobrej stabilności. Pozostałe zalety to wyjście Power Good, układ miękkiego startu, zabezpieczenie nadnapięciowe i zwarciowe wyjścia oraz zabezpieczenie termiczne.
