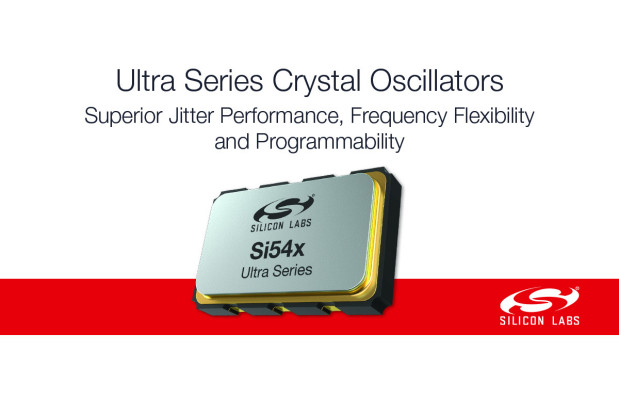

Małogabarytowe, programowalne oscylatory kwarcowe o błędzie jitteru 80 fs
Oscylatory kwarcowe i oscylatory programowalne (VCXO) nowych serii Si54x/6x charakteryzują się małymi wymiarami obudów, małym błędem jitteru i wbudowanym interfejsem konfiguracyjnym I2C. Zostały zaprojektowane na potrzeby modułów optycznych 400G/800G i innych aplikacji, w których istotna jest mała zawartość jitteru i szeroka gama wytwarzanych częstotliwości. Wyróżniają się bardzo małą zawartością jitteru, wynoszącą już od 80 fs dla wersji n-całkowitych i n-ułamkowych w całym zakresie dopuszczalnych parametrów pracy, co zapewnia dostateczny margines w najbardziej wymagających systemach komunikacji optycznej i transmisji strumieni wideo oraz w aparaturze pomiarowej.
Oscylatory serii Si54x/6x umożliwiają wstępne zdefiniowanie do 4 różnych częstotliwości pracy, a po włączeniu zasilania użytkownik ma możliwość programowania również innych częstotliwości za pomocą interfejsu I2C, co pozwala na ograniczenie liczby oferowanych wariantów. Są one zamykane w obudowach SMD o standardowej powierzchni 3,2 x 2,5 mm, co czyni je idealnymi do zastosowań w urządzeniach o dużej gęstości upakowania podzespołów, wymagających kilku sygnałów zegarowych o różnych częstotliwościach. Przykładem mogą być porty optyczne/ethernetowe 400/600/800G i karty komunikacyjne w systemach o dużej gęstości kanałów, gdzie minimalizacja błędu jitteru pozwala ograniczyć bitową stopę błędów i zwiększyć dostępność systemu. Producent gwarantuje ich tolerancję długoterminową wynoszącą ±20 ppm w 20-letnim okresie eksploatacji. Wszystkie elementy filtrów zasilania zostały zintegrowane wewnątrz obudowy, co eliminuje część elementów współpracujących.
Oscylatory kwarcowe serii Si54x oraz oscylatory kwarcowe i programowalne (VCXO) serii Si56x są kompatybilne pod względem rozkładu wyprowadzeń z tradycyjnymi odpowiednikami. Występują w wersjach na zakresy częstotliwości wyjściowych odpowiednio 200 kHz…1,5 GHz i 200 kHz…3 GHz. Zapewniają stabilność temperaturową odpowiednio od 7 ppm i 20 ppm. Są dostępne w wersjach ze wszystkimi popularnymi rodzajami wyjść: LVDS, LVPECL, HCSL, CML, CMOS i Dual CMOS. Każdy egzemplarz przechodzi pełny test elektryczny na linii produkcyjnej.
Pozostałe dane techniczne:
- rozdzielczość częstotliwości: <1 ppb,
- tryby pracy interfejsu I2C: Standard (100 kHz), Fast (400 kHz) i Fast Plus (1MHz),
- tłumienie tętnień zasilania: -80 dBc (typ.),
- zakres temperatury pracy: od -40 do +85°C,
- napięcia zasilania: 3,3, 2,5, 1,8 V.
