Przetworniki A/C 80 MSps do aplikacji wojskowych, lotniczych i motoryzacyjnych

Microchip powiększa ofertę układów scalonych do zastosowań w aplikacjach wojskowych, lotniczych, motoryzacyjnych i przemysłowych o nową serię 8-kanałowych przetworników A/C pracujących z maksymalną szybkością próbkowania 80 MSps. Są to układy z kwalifikacją AEC-Q100 o szerokim zakresie dopuszczalnej temperatury pracy od -40 do +125°C, występujące w wersjach o 12-, 14- i 16-bitowej rozdzielczości. Zawierają cyfrowy blok przetwarzania sygnału z mieszaczem cyfrowym i filtrami decymacyjnymi, eliminujący część elementów zewnętrznych i zmniejszający obciążenie zewnętrznego mikroprocesora.

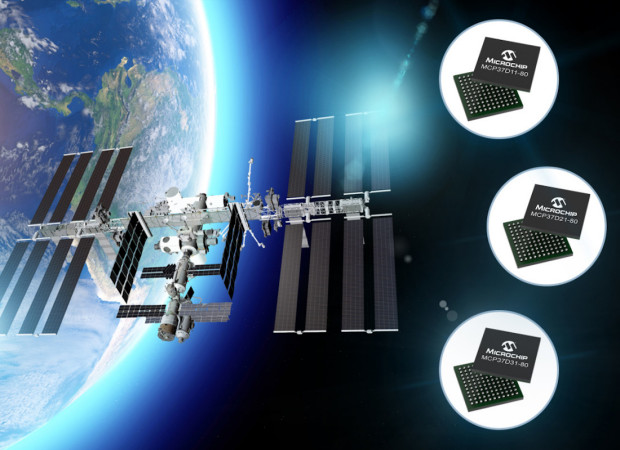

Przetworniki serii MCP37Dx1-80 uzupełniają ofertę wcześniejszych wersji o szybkości próbkowania 200 MSps, pozwalając obecnie na znaczne poszerzenie ich zakresu zastosowań, np. na samochodowe systemy wspomagania kierowcy i kierowania autonomicznego, aparaturę pomiarową oraz satelity niskoorbitowe. Są produkowane w obudowach BGA-121 o powierzchni 8 x 8 mm i rozstawie wyprowadzeń 0,65 mm. Ceny hurtowe wersji 12-bitowej (MCP37D11-80), 14-bitowej (MCP37D21-80) i 16-bitowej (MCP37D31-80) wynoszą odpowiednio 17,45 USD, 29,87 USD i 40,42 USD przy zamówieniach 10 tys. sztuk. Producent oferuje do tych układów płytki ewaluacyjne z graficznym interfejsem użytkownika i oprogramowaniem firmware.

Ważniejsze parametry przetworników MCP37Dx1-80:

• szybkość próbkowania; 80 MSps,
• rozdzielczość: 12, 14, 16 bitów,
• liczba kanałów: 8,
• wejściowe pasmo analogowe: 500 MHz,
• wejście: różnicowe 2,98 V_P-P,
• wyjście: równoległe CMOS / szeregowe DDR LVDS,
• SNR: 70,9...73,9 dB,
• SFDR: 92,2...93 dB,
• napięcie zasilania: podwójne dla sekcji analogowej i cyfrowej 1,2 V + 1,8 V,
• pobór mocy: 311...329 mW.
