1-amperowy regulator LDO o małych gabarytach z wyjściem Power Good

Diodes Incorporated
Produkt firmy:
Diodes Incorporated

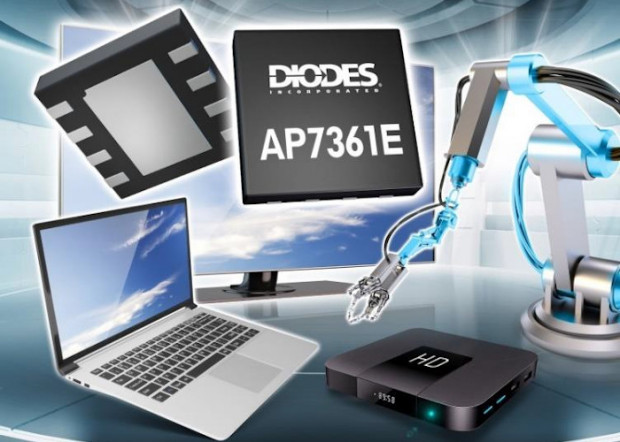

AP7361E to 1-amperowy regulator LDO o małych gabarytach, wyróżniający się wbudowanym wyjściem sygnalizacyjnym Power Good i dużą dokładnością napięcia wyjściowego. Jest on produkowany w obudowie U-DFN3030-8 o powierzchni 3 x 3 mm i grubości zaledwie 0,6 mm. Pracuje z napięciem wejściowym z zakresu od 2,2 do 6 V i umożliwia stabilizowanie napięcia wyjściowego dzielnikiem rezystorowym w zakresie od 0,8 do 5 V.

Występuje również w wersjach o napięciu wyjściowym zaprogramowanym fabrycznie, mogącym wynosić 1,0, 1,2, 1,5, 1,8, 2,5, 2,8 lub 3,3 V. Dzięki wyprowadzeniom Enable i Power-Good nadaje się do zastosowań w systemach wymagających sekwencyjnego włączania napięć zasilających. Z kolei niskie napięcie dropout i mały pobór prądu w stanie spoczynkowym pozwalają na zastosowania w urządzeniach bateryjnych. Podobnie, jak większość regulatorów LDO z oferty firmy Diodes, AP7361E zawiera zabezpieczenie nadprądowe/zwarciowe i termiczne.

Ważniejsze dane techniczne:

  • zakres napięcia wejściowego: 2,2…6 V,
  • zakres napięcia wyjściowego: 0,8…5 V,
  • dokładność napięcia wyjściowego (25°C): 1,0%,
  • dokładność napięcia wyjściowego (-40…+85°C): 1,5%,
  • napięcie dropout: od 340 mV (Vout= 3 V, Iout=1 A),
  • prąd spoczynkowy: 68 μA,
  • PSRR: 75 dB @ 1 kHz.



Więcej na: www.diodes.com
