14-bitowy przetwornik A/C SAR 1 MSps o zwiększonej odporności na promieniowanie

ISL73141SEH to najbardziej obecnie zaawansowany przetwornik A/C SAR w ofercie Renesas, wchodzący w skład rodziny układów o zwiększonej odporności na promieniowanie. Charakteryzuje się 14-bitową rozdzielczością i maksymalną szybkością próbkowania 1 MSps. Zapewnia bardzo dobre parametry statyczne i dynamiczne, w tym małą nieliniowość całkową i różnicową, duży współczynnik sygnału do szumu i dużą efektywną liczbą bitów. Komunikuje się z mikroprocesorami i układami FPGA za pośrednictwem interfejsu SPI.

Przetwornik resetuje się po każdym pobraniu próbki, eliminując błędy SEU (single effect upset). Jest odporny na całkowitą dawkę napromieniowania TID do 75 krad(Si). Testy SEE nie wykazały uszkodzeń typu SEL (single event latch-up), SEB (single event burnout) ani SET (single event transients) wywołanych impulsami energetycznymi do 86 MeV*cm²/mg.

Ważniejsze parametry ISL73141SEH:

• maks. szybkość próbkowania: 1 MSps bez opóźnień i gubienia kodów,
• pobór mocy (5 V): 60 mW,
• pobór mocy (3,3 V, 750 KSps): 29 mW,
• SNR: 82,1 dBFS przy napięciu zasilania 5 V,
• ENOB: 13,3,
• nieliniowość całkowa (INL): ±0,5 LSB,
• nieliniowość różnicowa: (DNL): ±0,2 LSB,
• zakres temperatury pracy: -55…+125°C.

ISL73141SEH może stanowić część toru sygnałowego, obejmującego też inne układy odporne na promieniowanie z oferty firmy Renesas, np. czujnik temperatury ISL71590SEH, poczwórny wzmacniacz operacyjny ISL70444SEH, 16-kanałowy multiplekser ISL71830SEH, wzmacniacz pomiarowy ISL70517SEH, wysokonapięciowy regulator LDO ISL75052SEH i precyzyjne, niskoszumowe źródło napięciowe ISL71091SEH40.

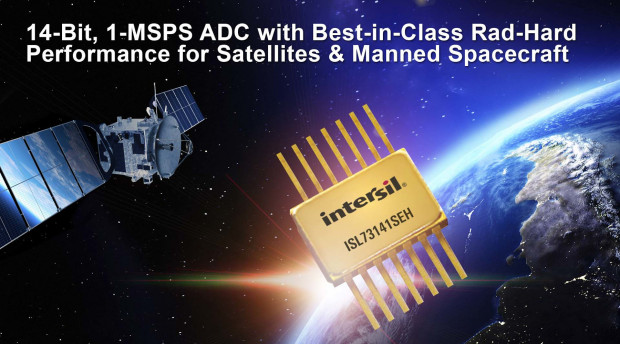

Układ jest produkowany w 14-wyprowadzeniowej obudowie ceramicznej dual flatpack. Producent oferuje do niego płytkę ewaluacyjną.
