Dwukierunkowy 4-bitowy przesuwnik poziomów logicznych o zakresie napięć od 0,9 do 3,6 V

PI4ULS3V304AQ to 4-bitowy przesuwnik poziomów logicznych zaprojektowany do zastosowań w elektronice samochodowej. Zapewnia dwukierunkową transmisję sygnałów pomiędzy systemami o różnych zakresach napięcia zasilającego: 0,9...2,0 V dla portu A oraz 1,65...3,6 V dla portu B. Układ uzyskał kwalifikację AEC-Q100 Grade 1 i może pracować w szerokim zakresie temperatury otoczenia od -40 do +125°C.

W odróżnieniu od innych podobnych przesuwników dwukierunkowych, nie zawiera linii kierunku transmisji, co ułatwia jego implementację. Linie obu portów mogą być ustawione w stan wysokiej impedancji, co obniża pobór prądu zasilania. Maksymalna częstotliwość taktowania układu wynosi 140 Mbps, czas propagacji 3,0 ns, a maksymalna pojemność obciążenia 100 pF.

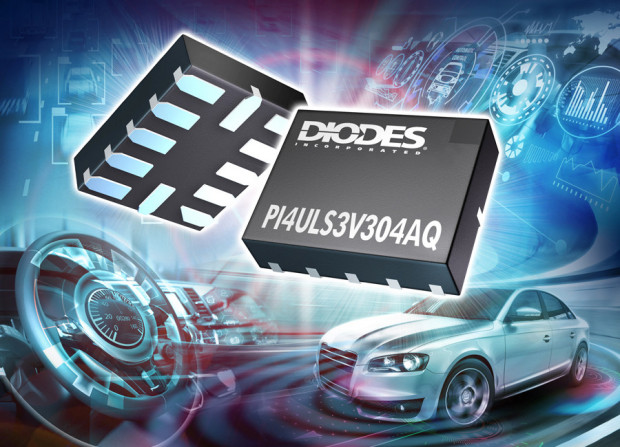

PI4ULS3V304AQ jest zamykany w obudowie U-QFN1720-12 (Type A) o wymiarach 2,0 x 1,7 x 0,5 mm. Zapewnia odporność na wyładowania ESD do 2 kV.
