Przełączniki zabezpieczające do portów USB-C o charakterystyce diody idealnej

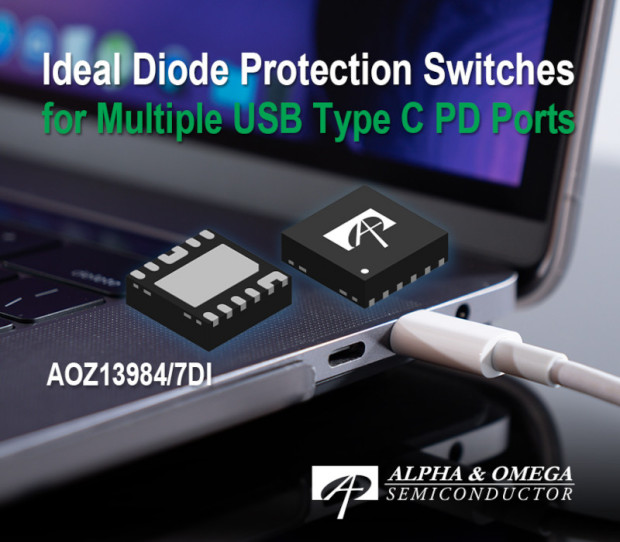

Alpha and Omega Semiconductor wprowadza na rynek dwa nowe przełączniki zabezpieczające do portów USB-C, oznaczone symbolami AOZ13987DI-02 i AOZ13984DI-02C, wykazujące charakterystyki diody idealnej. Są to elementy o szerokim zakresie napięcia pracy od 3,4 do 23 VDC, realizujące zabezpieczenie przed przepływem prądu wstecznego w aplikacjach Type-C Power Delivery (PD). Oba są zamykane w obudowach DFN-12L o powierzchni 3 x 3 mm, zawierających układ sterowania i dwa tranzystory Trench MOSFET w połączeniu back-to-back o szerokim obszarze bezpiecznej pracy (SOA). Różnią się rezystancją RDS(on) wewnętrznych tranzystorów MOSFET, wynoszącą 20 mΩ dla AOZ13987DI-02 i 33 mΩ dla AOZ13984DI-02.
Typowo, adapter portu USB typu C dostarcza napięcie 5 V po podłączeniu urządzenia zewnętrznego. W następnej fazie, urządzenie to negocjuje wyższe napięcie w celu uruchomienia procedury szybkiego ładowania. Czas narastania napięcia VBUS z 5 V do wartości docelowej jest bardzo wolny według standardu USB. Typowe konstrukcje wyłączników zabezpieczających typu C, opierające się na komparatorze do wykrywania spadku napięcia na przełącznikach zasilania back-to-back, nie działają przy wolno rosnącym napięciu VBUS i są podatne na błędy na poziomie systemu. Z tego powodu, w projektach systemów o większej niezawodności stosuje się konstrukcje oparte na diodzie idealnej. Wymagają one jednak użycia wielu komponentów i nie zawierają funkcji ochronnych, które są możliwe do realizacji przy podejściu opartym na układach scalonych. Przełączniki AOZ13987DI-02 i AOZ13984DI-02 zapewniają blokowanie prądu wstecznego przez diodę idealną w każdych warunkach (IDTRCB - Ideal Diode True Reverse Current Blocking). Zapewniają również odporność na przepięcia do 28 V oraz oferują zestaw obwodów zabezpieczających.
Ceny hurtowe AOZ13987DI-02 i AOZ13984DI-02 wynoszą odpowiednio 0,95 USD i 0,84 USD przy zamówieniach 1000 sztuk.
