Podwójny, dwukierunkowy translator poziomów logicznych z wejściem Enable

TCA39306 to podwójny, dwukierunkowy translator poziomów logicznych z wejściem Enable, kompatybilny z interfejsami I²C, SMBus i I³C (do 12,5 MHz). Pracuje w zakresie napięć 0,9...3,3 V na porcie V_REF1 i 1,8...5,5 V na porcie V_REF2. Umożliwia dwukierunkową transmisję sygnału bez potrzeby stosowania wejścia kierunkowego. Charakteryzuje się małą rezystancją R_ON przełącznika, zapewniającą transmisję przy minimalnej degradacji sygnału.

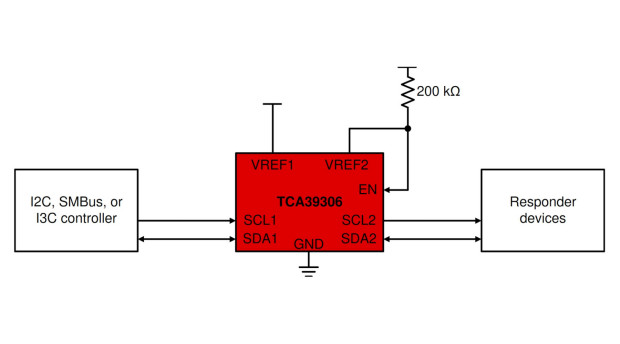

W stanie wysokim wejścia EN przełącznik translatora jest włączony, a wejścia/wyjścia SCL1 i SDA1 są podłączone odpowiednio do wejść/wyjść SCL2 i SDA2, umożliwiając dwukierunkowy przepływ sygnałów między portami. Gdy na linii EN jest stan niski, przełącznik translatora jest wyłączony, a między portami występuje stan wysokiej impedancji. Poza translacją napięć, TCA39306 może być używany do izolowania magistrali o większej prędkości od magistrali o mniejszej prędkości poprzez sterowanie wejściem EN. Tryb ten może być wykorzystywany do odłączenia wolniejszej magistrali podczas komunikacji w trybie szybkim.

TCA39306 zawiera wyprowadzenia w układzie flow-through, ułatwiające projektowanie płytek drukowanych. Jest dostępny w trzech wariantach obudów: VSSOP-8 (2,3 x 2,0 mm), SOT-23-8 (2,9 x 1,6 mm) i X2SON-8 (1,35 x 0,80 mm). Zapewnia odporność na wyładowania ESD do 2 kV (HBM).
