Ultraszybkie 600-woltowe diody prostownicze na zakres prądów znamionowych do 75 A
Vishay Intertechnology, Inc.
Do oferty firmy Vishay wchodzi seria ultraszybkich 600-woltowych diod prostowniczych FRED Pt piątej generacji, charakteryzujących się bardzo małymi stratami regeneracyjnymi. Diody serii VS-E5xxxx6LHN3 są obecnie produkowane w 10 wersjach na zakres prądów znamionowych od 15 do 75 A. Uzyskały kwalifikację samochodową AEC-Q101. Wykazują mniejsze o 48% straty regeneracyjne w porównaniu z diodami FRED Pt wcześniejszych serii oraz o 30% w porównaniu z najbliższymi obecnie odpowiednikami. Równocześnie, zapewniają bardzo małe straty na przewodzenie i przełączanie. Są polecane do zastosowań zwłaszcza w układach ładowania samochodów o napędzie elektrycznym i hybrydowym.

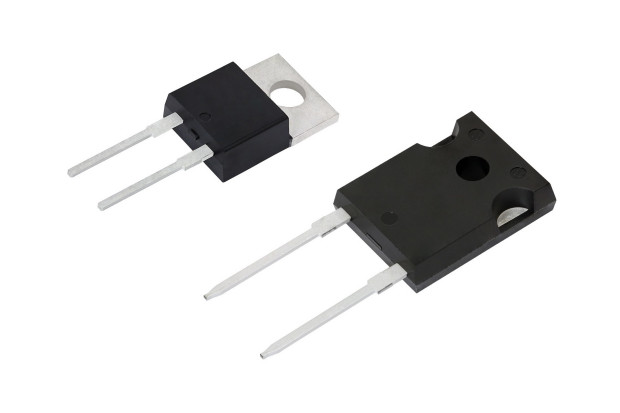

Diody serii VS-E5xxxx6LHN3 występują w dwóch klasach szybkości: X-type Hyperfast i H-type Ultrafast, charakteryzujących się odpowiednio małym ładunkiem Qrr i małym napięciem przewodzenia. Są zamykane w obudowach TO-247AD i TO-220AC. Mogą pracować w temperaturze otoczenia do +175°C.
|
VR (V) |
IF(AV) (A) |
VF typ. (V)¹ |
QRR typ. (nC)² |
trr typ. (ns)³ |
Obudowa |
|
|
VS-E5TH1506THN3 |
600 |
15 |
1,15 |
782 |
22 |
TO-220AC 2L |
|
VS-E5TX1506THN3 |
15 |
1,3 |
578 |
19 |
TO-220AC 2L |
|
|
VS-E5TH3006THN3 |
30 |
1,15 |
1560 |
25 |
TO-220AC 2L |
|
|
VS-E5TX3006THN3 |
30 |
1,3 |
952 |
22 |
TO-220AC 2L |
|
|
VS-E5PH3006LHN3 |
30 |
1,15 |
1560 |
25 |
TO-247AD 2L |
|
|
VS-E5PX3006LHN3 |
30 |
1,3 |
952 |
22 |
TO-247AD 2L |
|
|
VS-E5PH6006LHN3 |
60 |
1,2 |
2385 |
29 |
TO-247AD 2L |
|
|
VS-E5PX6006LHN3 |
60 |
1,4 |
1568 |
26 |
TO-247AD 2L |
|
|
VS-E5PH7506LHN3 |
75 |
1,2 |
3090 |
32 |
TO-247AD 2L |
|
|
VS-E5PX7506LHN3 |
75 |
1,4 |
2048 |
29 |
TO-247AD 2L |
|
|
(¹) IF = prąd znamionowy, TJ = 125°C (²) TJ = 125°C, IF = prąd znamionowy, VR = 400 V, dIF/dt = 1000 A/μs (³) TJ= 25°C, IF = 1 A, dIF/dt = 100 A/μs, VR = 30 V |
||||||
