Samochodowy moduł nawigacyjny z jednostką IMU i funkcją Dead Reckoning

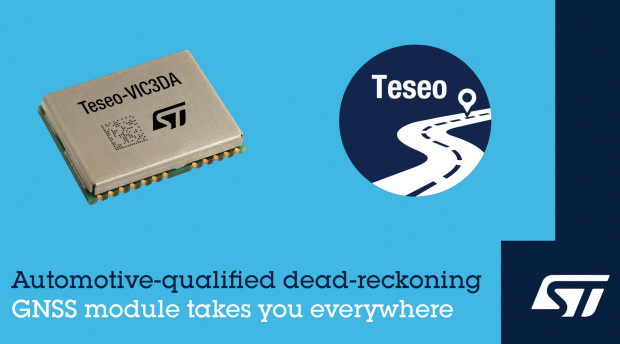

Do rodziny modułów nawigacyjnych Teseo firmy STMicroelectronics wchodzi nowy model Teseo-VIC3DA z funkcją nawigacji zliczeniowej (Dead Reckoning), zaprojektowany do zastosowań w samochodowych systemach nawigacyjnych i systemach zrządzania flotą pojazdów. Teseo-VIC3DA to tani moduł nawigacyjny wysokiej klasy, którego struktura wewnętrzna obejmuje sprawdzony odbiornik GNSS Teseo III oraz 6-osiowy moduł inercyjny MEMS. Całość uzupełnia oprogramowanie do nawigacji zliczeniowej.

Układ odbiera sygnały z satelitów konstelacji GPS, Galileo, GLONASS, BeiDou i QZSS, a dzięki wbudowanej jednostce IMU i oprogramowaniu zapewnia dokładne pozycjonowanie również w tunelach, pod konstrukcjami, takimi jak mosty lub wielopoziomowe autostrady, w zadaszonych obszarach, takich jak podziemne parkingi oraz w przestrzeniach pomiędzy wysokimi budynkami.

Teseo-VIC3DA pracuje z napięciem zasilania 3,3 V. Pobiera zaledwie 17 µA prądu w trybie standby. Zawiera precyzyjny oscylator kwarcowy z kompensacją temperatury (TCXO), pozwalający na osiągnięcie dużej dokładności (typ. 1,5 m CEP) i krótkiego czasu TTFF. Oprogramowanie firmware w wewnętrznej pamięci Flash może być aktualizowane za pomocą darmowego narzędzia Teseo-Suite. Zgodność z unijną dyrektywą RED (Radio Equipment Directive), odpowiednimi standardami ETSI i wymogami norm bezpieczeństwa EN pozwala na szybkie uzyskanie obowiązkowych zatwierdzeń na poziomie produktów.

Teseo-VIC3DA jest zamykany w obudowie LCC-24 o wymiarach 16,0 x 12,2 x 2,42 mm. Jego ceny hurtowe zaczynają się od 12,70 USD przy zamówieniach 1000 sztuk. Producent oferuje moduł ewaluacyjny EVB-VIC3DA zasilany ze złącza USB.
