750-woltowe tranzystory SiC FET 4. generacji o małym współczynniku FOM

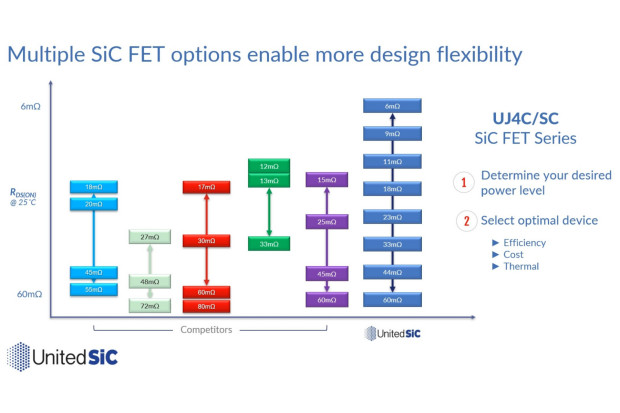

Firma UnitedSiC wprowadziła na rynek serię 750-woltowych tranzystorów SiC FET 4. generacji, charakteryzujących się jednym z najmniejszych współczynników FOM wśród innych tranzystorów tej klasy. Są one produkowane w 13 wariantach różniących się rezystancją R_DS(on) i rodzajem obudowy. Dzięki temu, projektanci układów zasilania po określeniu zakresu mocy wyjściowej, mogą optymalizować projekt pod kątem sprawności energetycznej, ceny podzespołów i parametrów termicznych.

Tranzystory SiC FET z nowej oferty (UJ4C/SC) w zależności od wersji charakteryzują się rezystancją R_DS(on) wynoszącą od 5,9 do 58 mΩ i zakresem prądów znamionowych od 28 do 120 A. Są zamykane w 3- i 4-wyprowadzeniowych obudowach TO-247. Zapewniają odporność na krótkotrwałe (do 5 µs) zwarcia. Są przystosowane do pracy z maksymalną temperaturą złącza +175°C.

Do wspomagania projektowania urządzeń opartych na tranzystorach UJ4C/SC, firma UnitedSiC oferuje aplikację FET-Jet Calculator, dostępną pod adresem https://unitedsic.com/fet-jet. Pozwala ona w trzech prostych krokach zawęzić wybór do najbardziej optymalnej wersji, spełniającej wymogi projektowe aplikacji użytkownika.

Ważniejsze parametry wersji 120-amperowej (UJ4SC075006K4S):

• BV_DS: 750 V,
• I_DSS: typ. 6 µA (V_DS=750 V, V_GS=0 V, T_J=25°C),
• I_GSS: typ. 6 µA (V_DS=0 V, T_J=25°C, V_GS=±20 V),
• V_G(th): typ. 4,7 V (V_DS=5 V, I_D=10 mA),
• R_G: typ. 0,8 Ω (1 MHz, otwarty dren),
• Q_G: 164 nC (V_DS=400 V, I_D=80 A, V_GS=0...15 V),
• Q_GD: 24 nC (V_DS=400 V, I_D=80 A, V_GS=0...15 V),
• Ciss: 8374 pF (V_DS=400 V, V_GS=0 V, 100 kHz),
• C_OSS: 362 pF (V_DS=400 V, V_GS=0 V, 100 kHz).
