Kontroler dwufazowego konwertera DC-DC boost do samochodowych wzmacniaczy audio klasy D

Kategoria produktu:

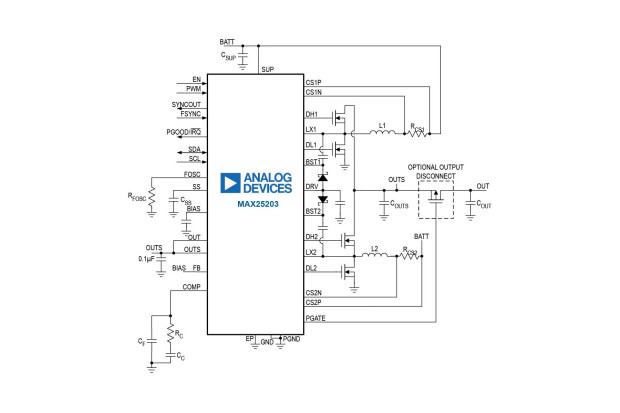

MAX25203 to najnowszy kontroler dwufazowego konwertera DC-DC boost z oferty firmy Analog Devices, zaprojektowany do zastosowań w samochodowych wzmacniaczach mocy audio klasy D. Najważniejsze zalety tego układu to duży stopień integracji oraz małe gabaryty obudowy, pozwalające ograniczyć powierzchnię płytki drukowanej o 36% w stosunku do wcześniejszych wersji MAX25201/MAX25202.

MAX25203 jest zamykany w 32-wyprowadzeniowej obudowie TQFN-CU. Pracuje z napięciem zasilania z zakresu od 4,5 do 42 V, które w stanie ustabilizowanym można zmniejszyć nawet do 1,8 V. Napięcie wyjściowe może wynosić od 12 do 65 V, a pobór prądu w trybie shutdown jest ograniczany do zaledwie 5 µA. Wbudowany interfejs I²C umożliwia monitorowanie temperatury wewnętrznej i prądów fazowych. Wyjście synchronizacyjne umożliwia podłączanie dodatkowych faz do systemu zasilania w przypadku aplikacji dużej mocy.

Pozostałe cechy kontrolera MAX25203:

napięcie sterowania bramką zewnętrznych tranzystorów od 5,5 V do 10 V,
częstotliwość taktowania 220...2100 kHz, programowana za pomocą zewnętrznego rezystora,
dokładność napięcia wyjściowego ±1,5% na linii FB,
sprawność >98%,
dokładność podziału prądu ±5% pomiędzy fazami,
zakres temperatury pracy -40...+125°C.

W ofercie Analog Devices dostępna jest płytka ewaluacyjna MAX25203EVKIT do oceny parametrów kontrolera MAX25203.

Więcej na: www.analog.com
