Półmostkowe sterowniki PWM o małych gabarytach i małej rezystancji wewnętrznej

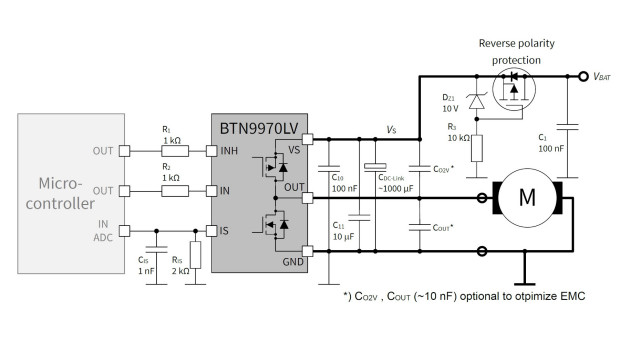

Infineon Technologies prezentuje nową rodzinę inteligentnych, zintegrowanych sterowników PWM do zastosowań w motoryzacji, będących następcami sterowników wcześniejszej serii BTN89xx. Układy MOTIX BTN99xx zawierają p- i n-kanałowe tranzystory MOSFET high-side/low-side o małej rezystancji wewnętrznej oraz układ sterowania, zamknięte w obudowie PG-HSOF-7-1 (sTOLL) o wymiarach 8,0 x 6,9 x 2,3 mm.

Mogą pracować z prądem wyjściowym do 75 A w zakresie napięcia zasilania od 8 do 18 V. Nadają się do sterowania silnikami w fotelach, klapach bagażników, drzwiach przesuwnych, pompach paliwowych i innych podsystemach, w których priorytetem są małe gabaryty podzespołów. W porównaniu z układami wcześniejszej serii charakteryzują się mniejszą o 60% powierzchnią i mniejszą o prawie połowę rezystancją R_DS(on) wewnętrznych tranzystorów, wynoszącą od 5,3 mΩ @ 25°C dla pary tranzystorów P + N (maks. 9,6 mΩ @ 150°C). Zawierają zabezpieczenie nadprądowe, nadnapięciowe i termiczne.
