Podwójne przełączniki high-side do współpracy z obciążeniami pojemnościowymi

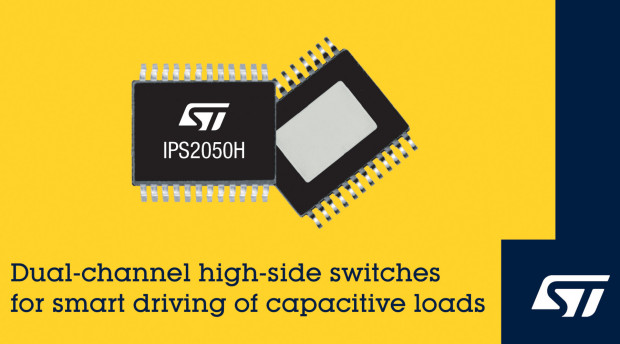

STMicroelectronics wprowadza na rynek dwa podwójne, programowalne przełączniki high-side, zaprojektowane do współpracy z obciążeniami pojemnościowymi, pobierającymi duży prąd rozruchowy: IPS2050H i IPS2050H-32. Zostały one przystosowane do pracy z napięciem wejściowym z zakresu od 8 do 60 V, przy czym wytrzymują przepięcia do 65 V. Zawierają wewnętrzny tranzystor MOSFET o małej rezystancji R_DS(on) i małej emisji ciepła, którego odporność na przebicie lawinowe (impulsy o energii >1 J @ 2 A) zapewnia dużą niezawodność, pozwalającą na współpracę z obciążeniami indukcyjnymi.

IPS2050H zawiera ogranicznik prądowy z możliwością programowania natężenia prądu wyjściowego w zakresie do 2,5 A. Wystarcza to do zastosowań m.in. w sterownikach PLC, urządzeniach peryferyjnych I/O, obrabiarkach CNC oraz do współpracy z wieloma typami obciążeń o charakterze rezystancyjnym, indukcyjnym i pojemnościowym. IPS2050H-32 charakteryzuje się maksymalnym prądem wyjściowym 5,7 A, co pozwala na zastosowania np. w układach napędowych. Parametry ogranicznika prądowego mogą być konfigurowane za pomocą zewnętrznych rezystorów. Z kolei zewnętrzny kondensator umożliwia ustalenie czasu trwania limitu prądu rozruchowego przy inteligentnym sterowaniu obciążeń pojemnościowych.

Oba układy zawierają zabezpieczenie podnapięciowe, nadnapięciowe, przeciążeniowe, zwarciowe oraz przed rozłączeniem linii masy i zasilania. Niezależne wyjścia fault w każdym z kanałów sygnalizują przeciążenie i przekroczenie dopuszczalnej temperatury złącza. Oba przełączniki spełniają wymogi norm IEC 61000-4-2, IEC 61000-4-4 i IEC 61000-4-5 w zakresie kompatybilności elektromagnetycznej. Producent oferuje do nich płytki demonstracyjne oraz oprogramowanie ułatwiające ocenę funkcji sterowania i diagnostyki przy współpracy z obciążeniami przemysłowymi.
