Wzmacniacz audio klasy D o dużej gęstości mocy, pracujący bez radiatorów
Wzmacniacze mocy audio klasy D charakteryzują się małymi gabarytami, małą emisją ciepła i dużym stopniem integracji. Do oferty firmy Infineon trafił właśnie kolejny tego typu układ, oznaczony symbolem MA5332MS, zrealizowany na tranzystorach MOSFET. Jest to wzmacniacz 2-kanałowy z wejściem analogowym, oferujący sprawność sięgającą 95%. W porównaniu ze swoim poprzednikiem charakteryzuje się większą mocą wyjściową i zajmuje dwukrotnie mniejszą powierzchnię, nie wymagając przy tym montażu radiatora. Pracuje z mocą wyjściową do 200 W/kanał, co pozwala na zastosowania w systemach kina domowego, soundbarach, subwooferach, aktywnych głośnikach wzmacniaczach gitarowych, aktywnych monitorach studyjnych, a także w motoryzacji i wzmacniaczach audio stosowanych na statkach.

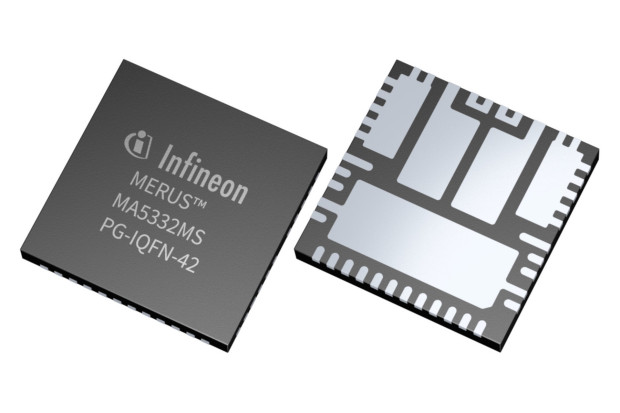

MA5332MS jest zamykany w obudowie QFN-42 o powierzchni 7 x 7 mm. Zawiera 2-kanałowy kontroler PWM, wysokonapięciowy sterownik bramek tranzystorów MOSFET i 4 tranzystory MOSFET o małej rezystancji RDS(on), wynoszącej typowo 24,4 mΩ. Może dostarczyć 2 x 100 W mocy do obciążenia 4 Ω bez stosowania radiatorów lub 2 x 200 W przy chłodzeniu za pomocą niewielkiego radiatora o rezystancji termicznej 8°C/W. Pracuje z wejściowym sygnałem różnicowym lub asymetrycznym oraz z różnymi konfiguracjami wyjścia: single-ended (2x SE), bridge-tied load (BTL) lub parallel single-ended (PSE), korzystając z pojedynczego lub podwójnego źródła zasilania. W przypadku topologii SE wymagane są mniejsze zewnętrzne kondensatory i filtry dolnoprzepustowe. Zestaw wbudowanych funkcji obejmuje zabezpieczenie nadprądowe, podnapięciowe i termiczne oraz układ miękkiego startu, eliminujący trzaski przy włączaniu/wyłączaniu zasilania.
