Przełączniki zasilania o poborze prądu 0,08 nA w stanie spoczynkowym

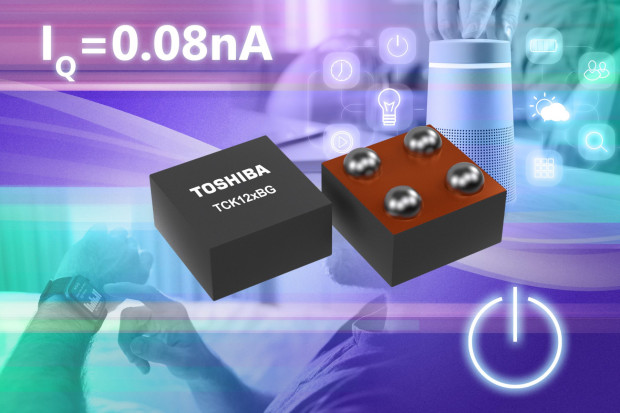

Przełączniki zasilania nowej serii TCK12xBG firmy Toshiba wyróżniają się rekordowo małym poborem prądu w stanie spoczynkowym, wynoszącym zaledwie 0,08 nA, co stanowi wartość mniejszą o 99,9% od wcześniejszej wersji TCK107AG. Są one zamykane w obudowach WCSP4G o powierzchni 0,645 x 0,645 mm i grubości 0,465 mm.

Występują w trzech wariantach, różniących się działaniem funkcji automatycznego rozładowywania pojemności wyjściowej. Jest ona aktywowana po podaniu wysokiego poziomu logicznego na wejście sterujące w przypadku TCK127BG oraz po podaniu niskiego stanu logicznego na wejście sterujące w przypadku TCK128BG. Trzeci z przełączników, TCK126BG, nie oferuje tej funkcji.

Wszystkie trzy układy charakteryzują się dopuszczalnym zakresem napięcia wejściowego (V_IN) i sterującego (V_CT) od -0,3 do 6,0 V. Ich dopuszczalny prąd wyjściowy wynosi 1 A w trybie ciągłym i 2 A w trybie impulsowym.
