Szerokopasmowe switche SP2T na pasmo do 34 GHz

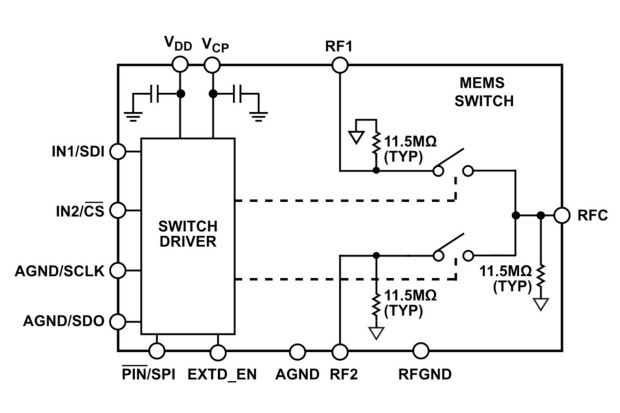

Analog Devices wprowadza na rynek serię trzech szerokopasmowych switchów SP2T do zastosowań w testerach ATE, radiach mikrofalowych, infrastrukturze 5G mmWave oraz rekonfigurowalnych filtrach i tłumikach. ADGM1001, ADGM1002 i ADGM1003 są przystosowane do pracy w zakresie częstotliwości od DC do odpowiednio 34, 20 i 16 GHz. Zostały wyprodukowane w technologii MEMS, zapewniającej małe wymiary obudów, szerokie pasmo pracy, dobrą liniowość i małe starty wtrącone. Mogą być sterowane za pośrednictwem interfejsu SPI lub równoległego. Zawierają wewnętrzny układ sterujący, wytwarzający napięcie niezbędne do elektrostatycznego pobudzania przełączników sygnałami o poziomach CMOS/LVTTL. Są zamykane w obudowach LGA-24 o wymiarach 5 x 4 x 0,9 mm.
Ważniejsze parametry (model ADGM1002):
- pasmo: DC...20 GHz,
- straty wtrącone: 0,5 dB @ 6 GHz, 0,9 dB @ 20 GHz,
- IIP3: 76 dBm,
- tON: 200 μs,
- maks. moc sygnału w.cz.: 30 dBm,
- rezystancja w stanie ON: 3,4 Ω,
- pobór prądu: maks. 150 mA,
- żywotność: min. 100 milionów cykli,
- zakres temp. pracy: -40...+85°C.
