Kontroler nadajnika do systemów ładowania indukcyjnego Qi v1.3.2

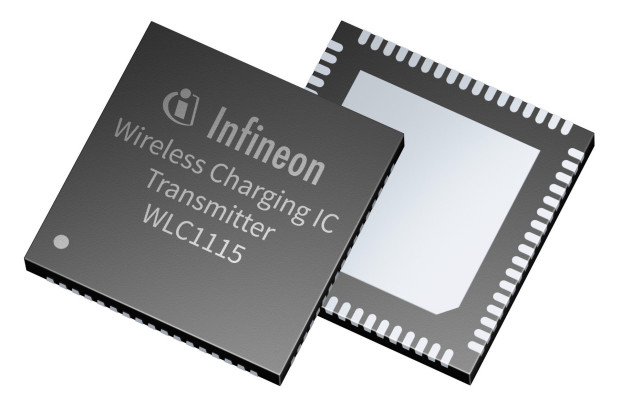

Infineon Technologies wprowadza na rynek kolejny kontroler nadajnika do systemów ładowania indukcyjnego, mogący znaleźć zastosowanie w układach ładowania obsługujących profile Basic (do 5 W) i Extended (do 15 W). WLC1115 to kontroler zgodny ze specyfikacją Qi v1.3.2, wyposażony w port wejściowy USB Type-C Power Delivery (PD). Akceptuje napięcie zasilania z szerokiego zakresu od 4,5 do 24 V. Zawiera mikrokontroler sterujący ARM Cortex-M0, sterowniki bramek zewnętrznych tranzystorów MOSFET, zasilających cewkę nadawczą MP-A11, adaptacyjny układ wykrywania obiektów obcych (FOD), wzmacniacz pomiarowy (current-sense) oraz zabezpieczenie podnapięciowe, nadnapięciowe, nadprądowe i termiczne. WLC1115 może pracować w szerokim zakresie temperatury otoczenia od -40 do +105°C.

Oprócz samego kontrolera, firma Infineon oferuje zrealizowany na jego bazie projekt referencyjny nadajnika MP A11 (ozn. REFWLCTX15WC1), zgodnego ze standardem Qi v1.3.2 EPP (Extended Power Profile) i zasilanego z portu USB-C PD 3.0.
