Dwukierunkowe transile 24-woltowe o dużym dopuszczalnym prądzie impulsowym

Nowe dwukierunkowe transile rodziny XClampR firmy Vishay, zaprojektowane do zastosowań w przemyśle, motoryzacji, telekomunikacji oraz ogólnie w zastosowaniach o podwyższonej niezawodności, wyróżniają się dużym dopuszczalnym prądem impulsowym (Ippm). Na rynek wchodzą właśnie trzy nowe serie tych elementów: XMC7K24CA, XLD5A24CA i XLD8A24CA, charakteryzujące się dużą gęstością prądu i małym napięciem ograniczenia, od 24 V. Mogą one pracować w szerokim zakresie temperatury otoczenia od -55 do +175°C.

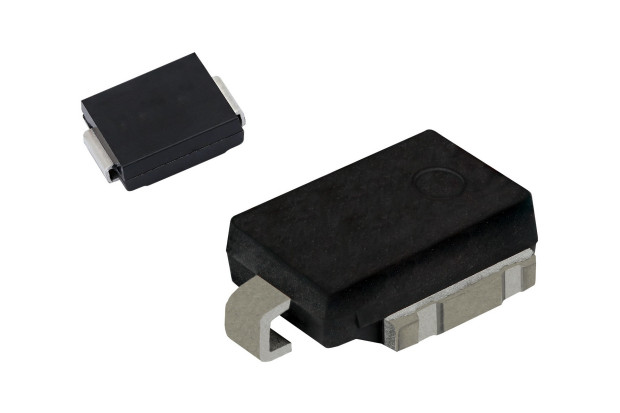

Transile serii XMC7K24CA o napięciu ograniczenia wynoszącym maks. 24 V, charakteryzują się prądem Ippm równym 180 A dla impulsu 10/1000 μs, co stanowi ekwiwalent mocy szczytowej 7 kW konwencjonalnych odpowiedników. Są one zamykane w obudowach SMC (DO-214AB).

Transile serii XLD5A24CA i XLD8A24CA o napięciu ograniczenia wynoszącym maks. 26 V, charakteryzują się prądem Ippm wynoszącym maksymalnie 120 A i 180 A dla impulsów 10/10000 μs, co stanowi ekwiwalent mocy odpowiednio 4,6 kW i 7 kW. Są one zamykane w obudowach DO 218AB.

Wszystkie nowe wersje zapewniają niezwykle stabilne napięcia znamionowe z zakresu od 26,7 do 29,5 V w szerokim zakresie temperatury roboczej. Uzyskały kwalifikację AEC-Q101. Służą do ochrony czułych elementów elektronicznych przed przepięciami powodowanymi m.in. przełączaniem obciążeń indukcyjnych. W aplikacjach pracujących z napięciem roboczym większym od 24 V, np. 48-woltowych generatorach BSG i ISG, mogą być łączone szeregowo ze standardowymi transilami.
