Wzmacniacz w.cz. 10 MHz...11 GHz z wyjściem różnicowym do sterowania przetworników A/C

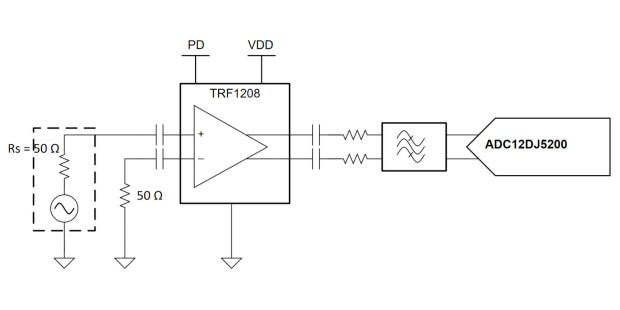

TRF1208 to wzmacniacz w.cz. z wejściem asymetrycznym i wyjściem różnicowym, przeznaczony do sterowania wejść przetworników A/C wysokiej klasy, np. ADC12DJ5200RF, bez konieczności korzystania z symetryzatora (balun) ani zewnętrznych komponentów dopasowujących impedancję. Może też pracować w trybie z wejściem różnicowym i wyjściem asymetrycznym jako bufor przetwornika C/A. Charakteryzuje się szerokim zakresem częstotliwości pracy od 10 MHz do 11 GHz (-3 dB), pozwalającym na zastosowania m.in. w radarach, aparaturze pomiarowej i telekomunikacji oraz płaską charakterystyką częstotliwościową (do 8 GHz @ 1 dB). Pracuje z pojedynczym napięciem zasilania 3,3 V lub 5 V przy poborze mocy mniejszym o ponad 70% od wzmacniaczy w pełni różnicowych o zbliżonych parametrach.

TRF1208 jest produkowany w procesie BiCMOS i zamykany w obudowie WQFN-FCRLF o powierzchni zaledwie 2 x 2 mm.

Pozostałe parametry:

• wzmocnienie (wejście asymetryczne, wyjście różnicowe): 16 dB,
• OIP3: 37 dBm @ 2 GHz, 32 dBm @ 6 GHz,
• P1dB: 15 dBm @ 2 GHz, 12,5 dBm @ 6 GHz,
• NF: 7 dB @ 2 GHz, 7 dB @ 8 GHz,
• niezrównoważenie wzmocnienia i fazy: ±0,3 dB / ±3°,
• pobór prądu w stanie aktywnym: 138 mA.



Więcej na: www.ti.com
