Konwertery DC-DC o dużym stopniu integracji z wbudowaną cewką

Współczesne aplikacje serwerowe, komunikacyjne i sieciowe wymagają systemów zasilania o małych gabarytach i małych stratach. Równocześnie, szybko zmieniający się rynek wymaga stosowania komponentów łatwych w implementacji, pozwalających skrócić cykl projektowy. Firma Infineon Technologies wprowadziła do oferty serię modułowych przetwornic DC-DC obniżających napięcie, idealnych dla projektantów poszukujących małogabarytowych, w pełni zintegrowanych i łatwych w projektowaniu konwerterów POL, pozwalających skrócić czas wprowadzania produktów na rynek.

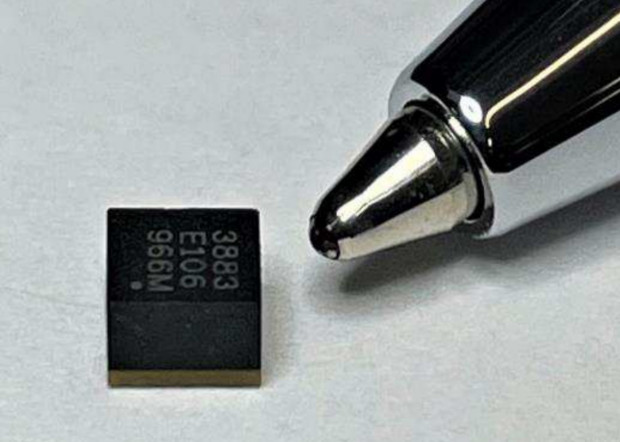

Nowe, jednowyjściowe konwertery POL TDM3883 i TDM3885 charakteryzują się maksymalnym ciągłym prądem wyjściowym odpowiednio 3 A i 4 A. Obniżają one napięcie wejściowe 4,5...15 V do wartości z zakresu 0,5...5 V, programowanej zewnętrznym dzielnikiem rezystorowym. Pomimo małych wymiarów (3,1 x 2,7 x 2,3 mm w przypadku TDM3883 i 3,8 x 3,1 x 2,3 mm w przypadku TDM3885), część elementów pasywnych, w tym cewka i niektóre kondensatory, zostały wbudowane w strukturę wewnętrzną, co zmniejsza liczbę elementów współpracujących, zwiększa gęstość mocy i upraszcza projekt układu zasilającego. Dodatkowo, wbudowanie elementów pasywnych w strukturę wewnętrzną redukuje indukcyjności pasożytnicze dzięki skróceniu długości ścieżek na płytce drukowanej. Kompletny konwerter może zostać zaimplementowany na powierzchni mniejszej o 80% w stosunku do równoważnego obwodu zrealizowanego z użyciem elementów dyskretnych.

Oba moduły charakteryzują się małym poborem prądu w trybie shutdown (10 µA), pozwalającym wydłużyć czas pracy urządzeń bateryjnych. Do ich zalet należy też precyzyjne wewnętrzne źródło napięcia referencyjnego 5 V ±1,0%, małe wyjściowe napięcie tętnienia oraz wbudowane zabezpieczenie termiczne, nadprądowe, nadnapięciowe i podnapięciowe. Wyjście sygnalizacyjne Power Good informuje o poprawnej wartości napięcia wyjściowego.
