Tani dwuukładowy chipset do ładowarek USB PD3.0

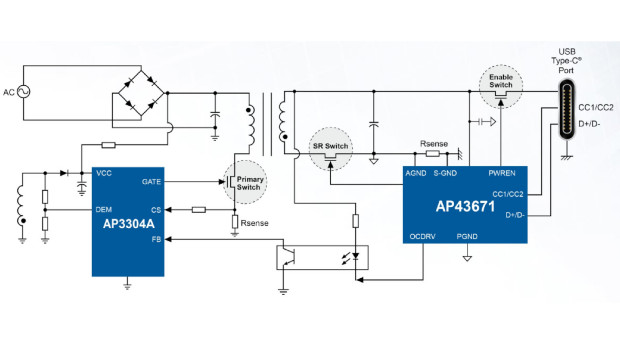

Firma Diodes opracowała tani chipset do ładowarek USB PD3.0, obejmujący dwa układy scalone: kontroler PWM o symbolu AP3304A i dekoder USB Type-C power delivery (PD) o symbolu AP43671.

AP3304A to kontroler PWM multi-mode (QR+CCM), zoptymalizowany do zastosowań w tanich konwerterach DC-DC flyback od których wymaga się  małego poboru mocy w trybie standby. Przy małych obciążeniach jest on przełączany w tryb Burst o częstotliwości taktowania 23 kHz, minimalizujący pobór mocy ze źródła wejściowego. Przy wzroście obciążenia wchodzi w tryb QR, zapewniający dużą sprawność energetyczną i mały poziom emisji elektromagnetycznej.

AP43671 to inteligentny dekoder protokołów szybkiego ładowania, wyposażony w wewnętrzny kontroler SR (synchronous rectification). Nadaje się idealnie do zastosowań w tanich adapterach sieciowych USB Type-C. Obsługuje standardy ładowania USB PD3.0 V1.2 i PPS oraz protokoły Qualcom QC4/QC4+. Wbudowany mikrokontroler z pamięcią OTP przechowuje protokoły szybkiego ładowania i zapewnia optymalne dostrajanie parametrów pracy.

AP3304A jest zamykany w obudowie SOT26, a AP43671 w obudowie W˗QFN4040˗20.
