Sterownik bramek tranzystorów IGBT/MOSFET z wewnętrzną barierą optoizolacyjną

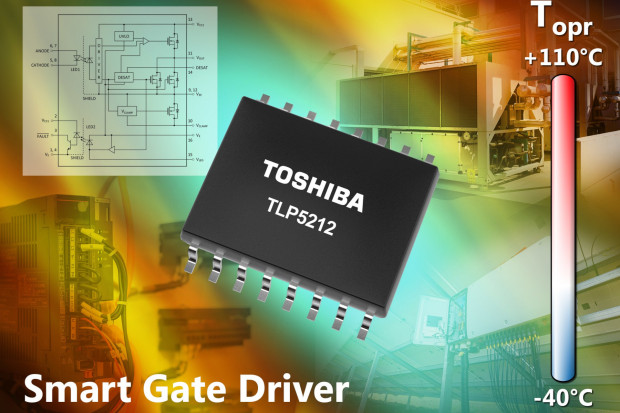

TLP5212 to kolejny sterownik bramek tranzystorów IGBT i MOSFET z wewnętrzną barierą optoizolacyjną z oferty firmy Toshiba, mogący znaleźć zastosowanie w falownikach, serwonapędach AC i zasilaczach UPS. Zawiera on parę wewnętrznych tranzystorów n-MOS w stopniu wyjściowym, zapewniających wydajność prądową ±2,5 A. Charakteryzuje się czasem propagacji do 250 ns. Nadaje się do pracy w warunkach przemysłowych, jago zakres dopuszczalnej temperatury pracy wynosi od -40 do +110°C.

TLP5212 zawiera wewnętrzne obwody zabezpieczające oraz izolowane wyjście Fault. Po zadziałaniu zabezpieczenia wymaga podania sygnału wejściowego w celu powrotu do normalnej pracy. W przygotowaniu jest jego odpowiednik TLP5222 z automatycznym restartem.

Układ jest zamykany w obudowie SO16L o wymiarach 10,3 x 10,0 x 2,3 mm, zapewniającej minimalną drogę upływu 8 mm, co pozwala na zastosowania w aplikacjach wymagających izolacji na poziomie 5000 Vrms.
