Sterownik bramek tranzystorów IGBT/MOSFET z barierą optoizolacyjną i automatycznym restartem

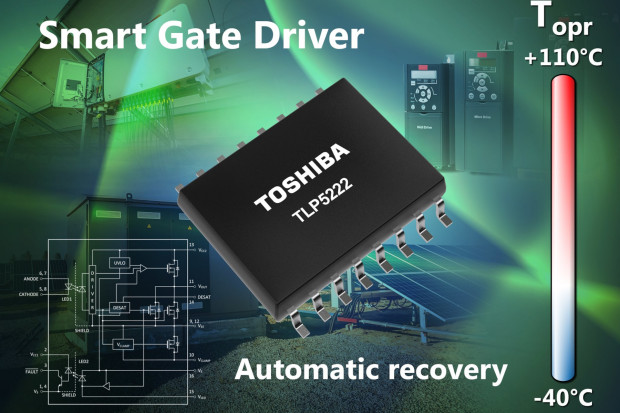

TLP5222 to kolejny w ofercie Toshiba sterownik bramek tranzystorów IGBT i MOSFET z wewnętrzną barierą optoizolacyjną, stanowiący rozszerzoną wersję modelu TLP5212, wyposażoną w dodatkową funkcję automatycznego restartu. Może on znaleźć zastosowanie w falownikach, serwonapędach AC i zasilaczach UPS. Zawiera parę wewnętrznych tranzystorów n-MOS w stopniu wyjściowym, pozwalających na pracę z prądem obciążenia do ±2,5 A. Charakteryzuje się czasem propagacji do 250 ns. Nadaje się do pracy w warunkach przemysłowych, w tym w zakresie temperatury otoczenia od -40 do +110°C.

TLP5222 zawiera wewnętrzne obwody zabezpieczające oraz izolowane wyjście Fault, sygnalizujące przekroczenie dopuszczalnego natężenia prądu. Funkcja automatycznego restartu przywraca normalną pracę po upływie 25,5 μs od zadziałania zabezpieczenia.

Układ jest zamykany w obudowie SO16L o wymiarach 10,3 x 10,0 x 2,3 mm, zapewniającej minimalną drogę upływu 8 mm. Stanowi rozszerzenie rodziny sterowników TLP5212, TLP5214A i TLP5214 bez automatycznego restartu, wymagających zewnętrznego sygnału resetującego.
